안녕하세요 ~
미관입니다. ^^
오늘 포스팅의 주제는 HP 오피스젯 6954 6958 6962 6965 6968 6975 6978 의
프린터 헤드를 교체하는 방법에 대해 적도록 하겠습니다.
HP 오피스젯 6954 6958 6962 6965 6968 6975 6978 장비야
중저가 라인의 대표적인 선두주자인데요.
대량출력을 하는 곳이 아니라면 적극 추천하는 장비이기도 합니다. ^^
먼저 장비는 분해하는 방법은
이전의 포스트를 참고하시어 분해를 하면 되겠습니다.
HP 오피스젯 6954 6958 6962 6965 6968 6975 6978 분해하는 법
안녕하세요 ~ 금일은 저희 회사가 최근에 엄청난 물량을 수입한 프린터 복합기인 HP 오피스젯 6954 6958 6962 6965 6968 6975 6978 의 분해 방법입니다. 이 제품들은 대등소이하기에 하나만 알면 열을 알 ��
richnam.com
자 , 이렇게 상판을 뜯었다면,
다음 단계로 넘어가도록 할게요.

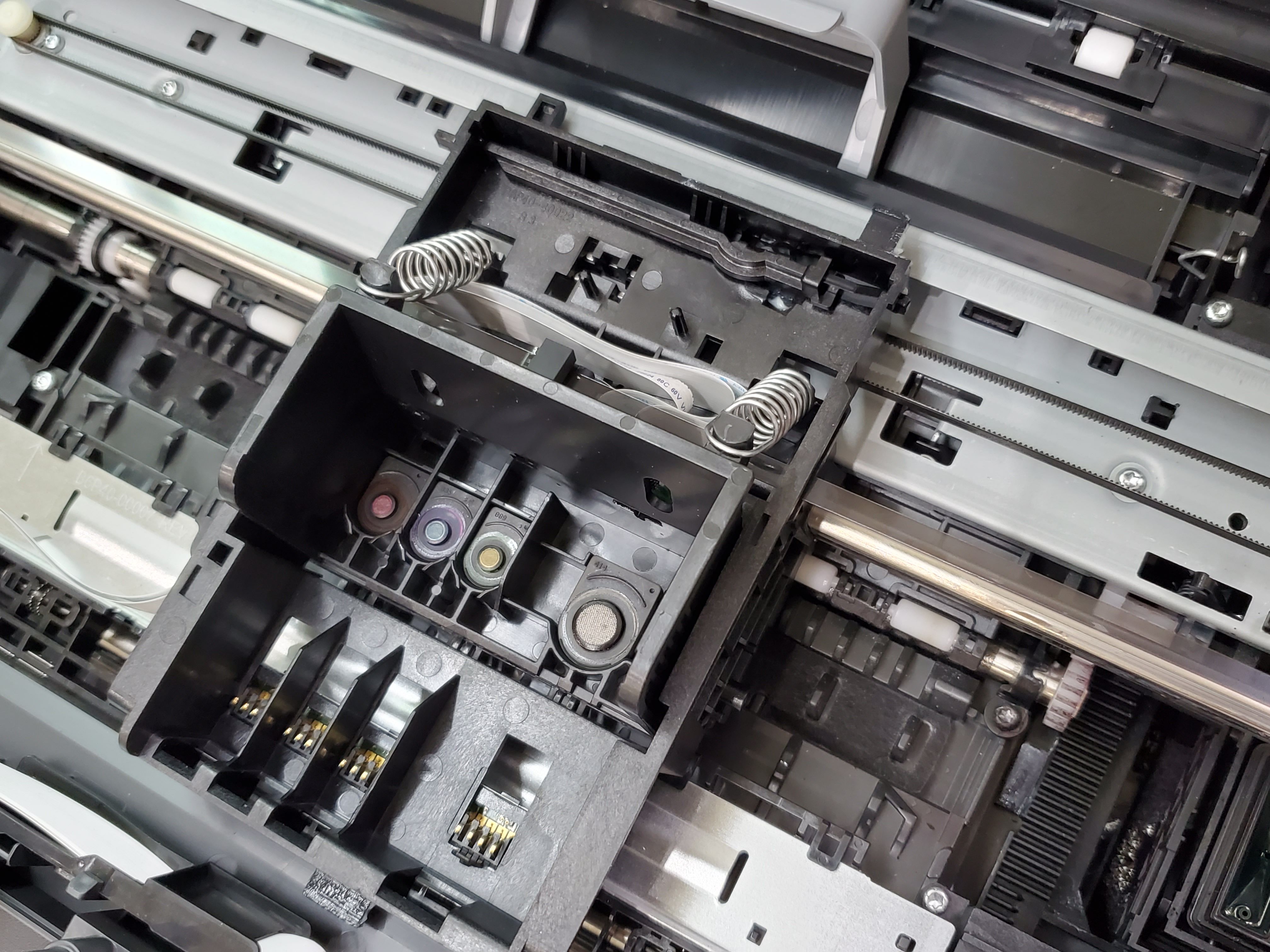

자, 아랫 사진에 보이는 녀석이 프린터 헤드 입니다.
쟤를 뺄 려면 고정하고 있는 스프링을 풀어야 하는데요.
프린터 헤드를 스프링이 뒤로 당겨 고정시켜 주고 있는거죠.
분리하는건 어렵지 않습니다.

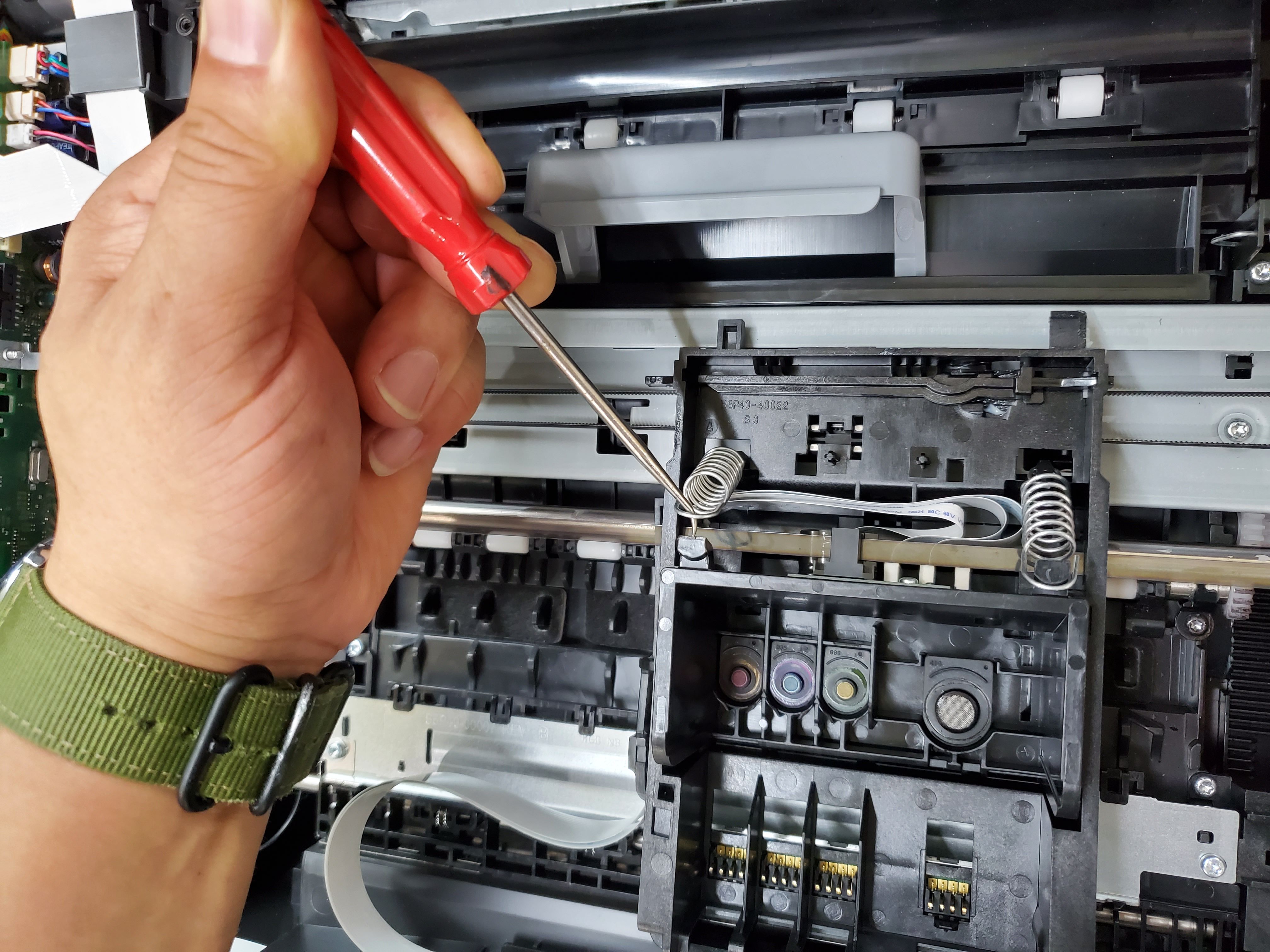

송곳이나 니퍼 등으로 스프링 상부를 잡고 당긴 후
벗겨주면 됩니다.
좌우 두개의 스프링을 벗깁니다.
그리고 이번에 해야할 일은
엔코더 필름을 분리해야 하는데요.

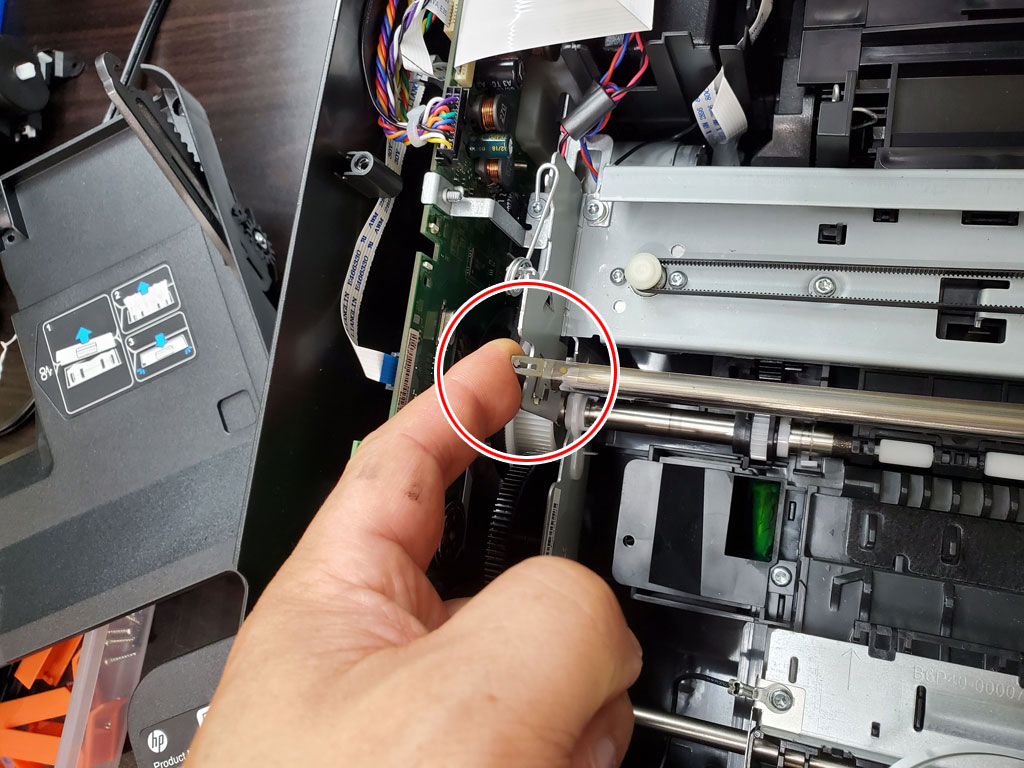

좌측 부분의 클립을 우측으로 좀 밀어 줍니다.
필름이 느슨하게 처지게 되는데,
우측의 필름을 잡고 있는 고리 부분에서 필름을 뺴냅니다.
그리고 엔코더 필름을
헤드 부분에서 빼내어 둡니다.
가운데 있는 헤드를 들어 올려
FPC 케이블 3개를 컨넥터에서 빼냅니다.
헤드 분리가 끝났습니다.

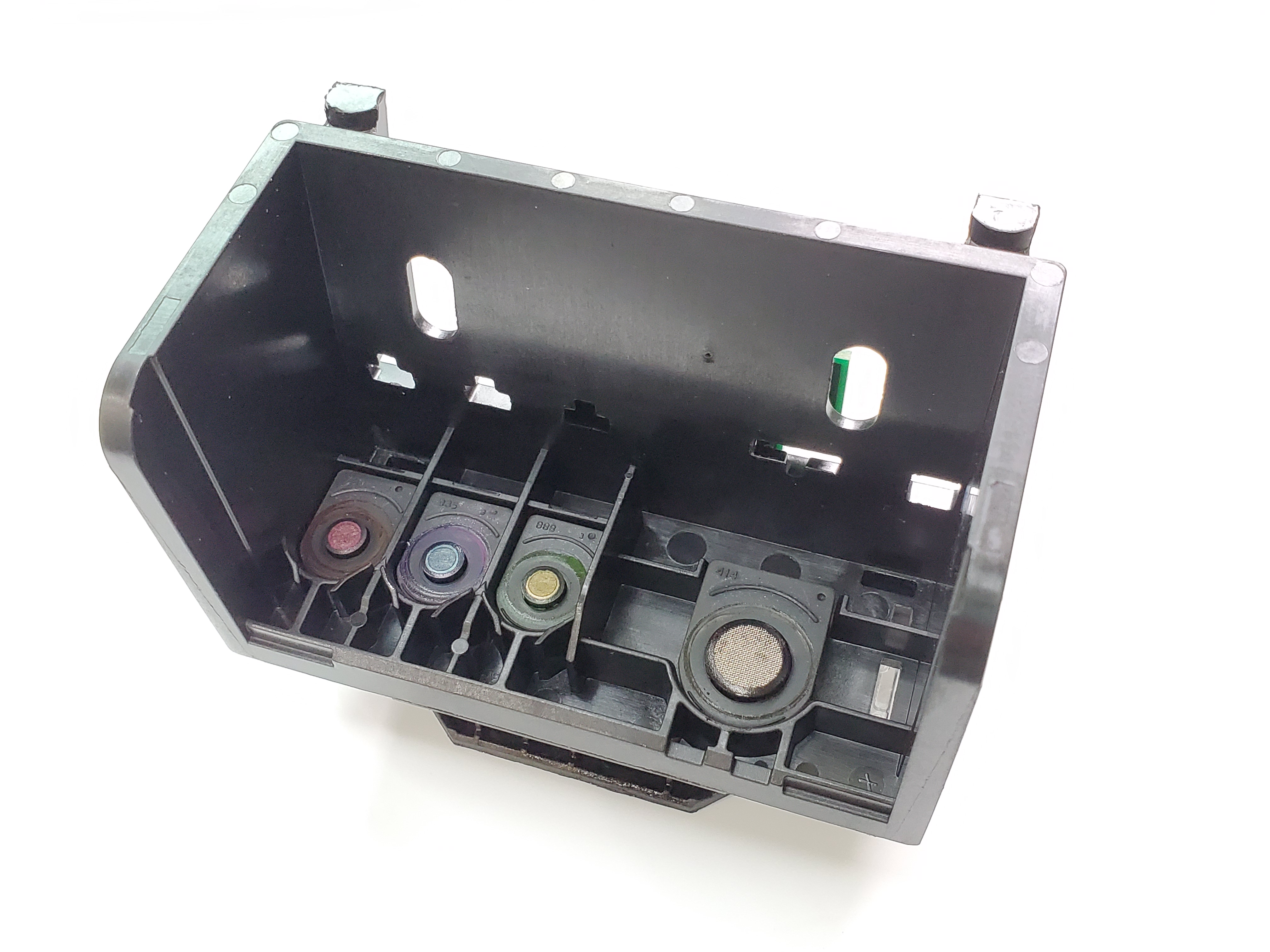

분리된 902헤드가 되겠습니다.
헤드를 조립하는 순서는
FPC케이블을 먼저 꼽아야 하는데요.
4핀 컨넥터에 4핀 FPC 케이블을 먼저 꼽습니다.
아랫 사진의 둥근 원안의 컨넥터가 제대로 된 위치입니다.
맨 좌측의 4핀 컨넥터가 아닙니다.
나머지 2개의 FPC 케이블도 꼽습니다.
그리고 헤드를 제 자리에 안착시킵니다.
엔코더 필름도 아래 사진처럼 제자리에 꼽고 우측의 고리에 필름을 꼽아 줍니다.
스프링도 분리할 때 처럼 당겨 걸어줍니다.
헤드 부분과 관련된 작업은 끝났습니다.
상판을 조립해 주면 모든 수순은 끝나게 됩니다. ^^
정말 쉽지 않나요 ?
