OJ칩판은
564방식의 카트리지를 가공하여 무한잉크를 개조함에 있어
1.칩 인식불능으로 부터의 자유로움
2.무한개조의 편의성
이 두가지를 위해 개발한 제품입니다.
과거에는
정품 카트리지를 이용하여 무한개조를 하였지만
안료잉크와 염료잉크의 혼합으로 인한 막힘 증상이 문제가 되었고,
정품 카트리지 하부에 부착되어 있는 칩과 칩판의 접촉불능이 문제를 야기하곤 했었습니다.
이에 그 대안으로 대두된 방법이
정품 카트리지에서 칩을 떼어 낸 다음, 칩판에 납떔을 하여 사용하는 방법이 나왔지만
근본적인 해결책은 되지 못 했다고 생각됩니다.
아무나, 납땜을 쉽게 할 수 잇는 방법은 아니었거든요.
저도 납땜을 한번 해 봤는데 순간 잘못하면 쇼트가 나 버리는 그럴 정도의 패턴들이라...
이건 추천드리지 않습니다. ^&^
하여간,
9010용 칩판을 만들고 짬짬이 진행한 8020용 칩판이 대량생산을 앞두고 있습니다.
이에 관련 내용을 토대로 설명서를 만들었습니다.
8020과 6962 등으로 임대를 하시는 분들은 한번 참고하시면 큰 도움이 되리라 봅니다.
OJ칩판을 사용하기 이전에
정품 카트리지에서 칩을 떼내는 방법에 대한 동영상입니다.
이렇게 떼어낸 칩은 너무 얇아요....
까닥 잘못하면 칩의 패턴이 쉬이 손상될 수 있습니다.
이에, 칩을 좀 두텁게 만드는 과정이 필요합니다.
아래 동영상을 참고하여 칩 뒷부분에 살을 좀 붙여 주자고요.
이제 준비가 다 되었네요.
OJ칩판 사용설명서입니다.
전체적인 내용은 아래 동영상을 참고해 주십시요.
아울러,
칩판 사용시 참고할 만한 내용입니다.

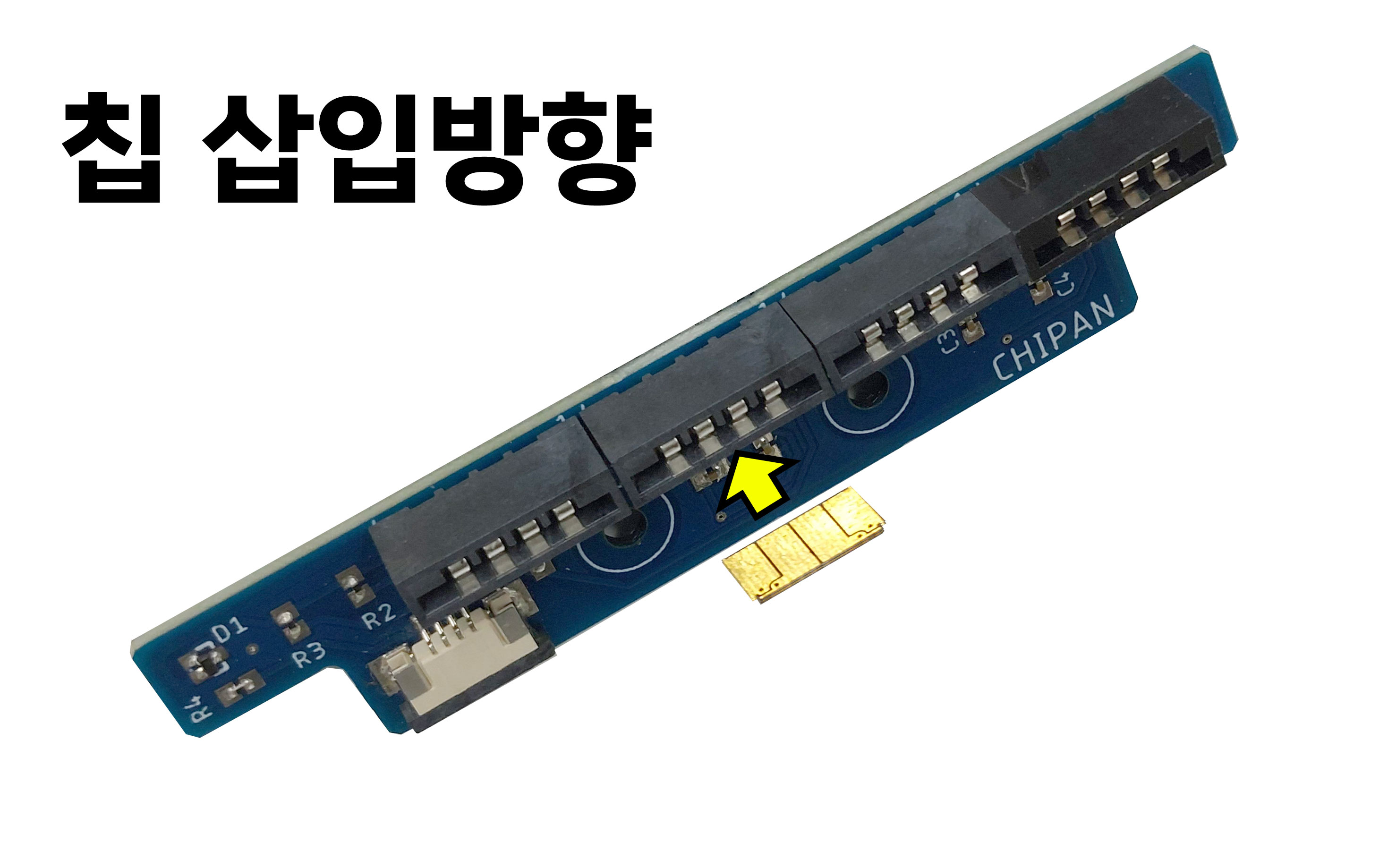

칩판에 칩은 아래와 같은 방향으로 삽입을 합니다.
칩을 자세히 보면 작은 점이 4개 있는데 이 점이 삽입되는게 아니고
칩 소켓 바깥쪽에 위치하게끔 꼽아 주세요.

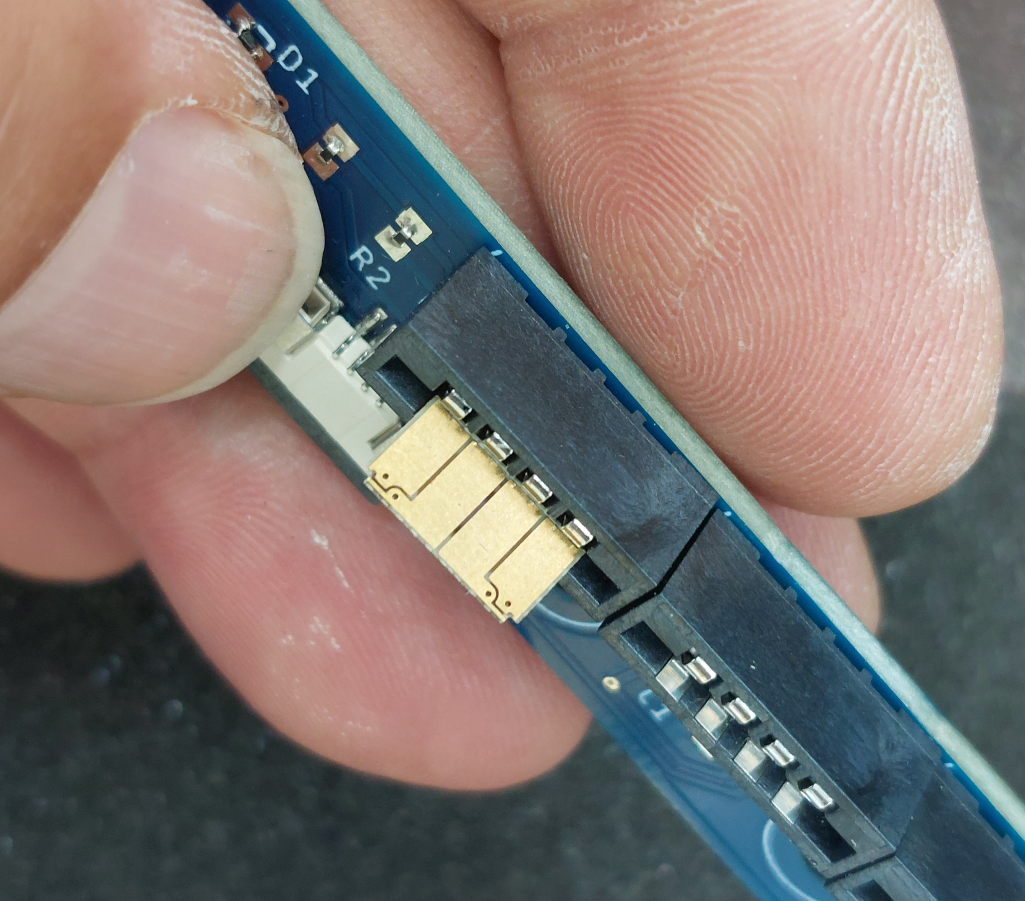

즉, 이렇게 들어가야 합니다.

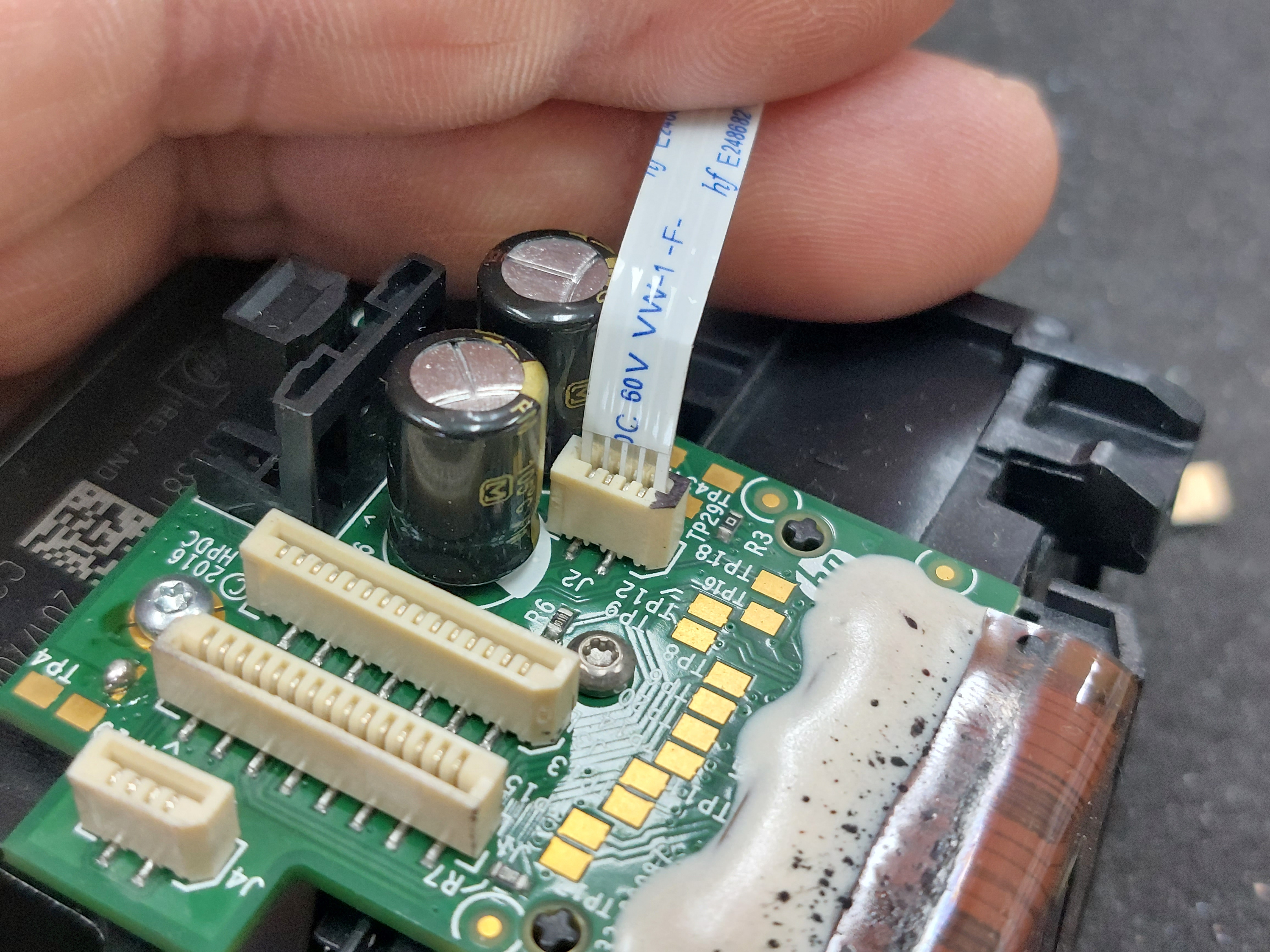

그리고 칩판 케이블은 헤드 후면의 PCB 칩판 케이블 커넥터에 아래와 같은 방향으로 꼽아야 합니다.
마지막으로

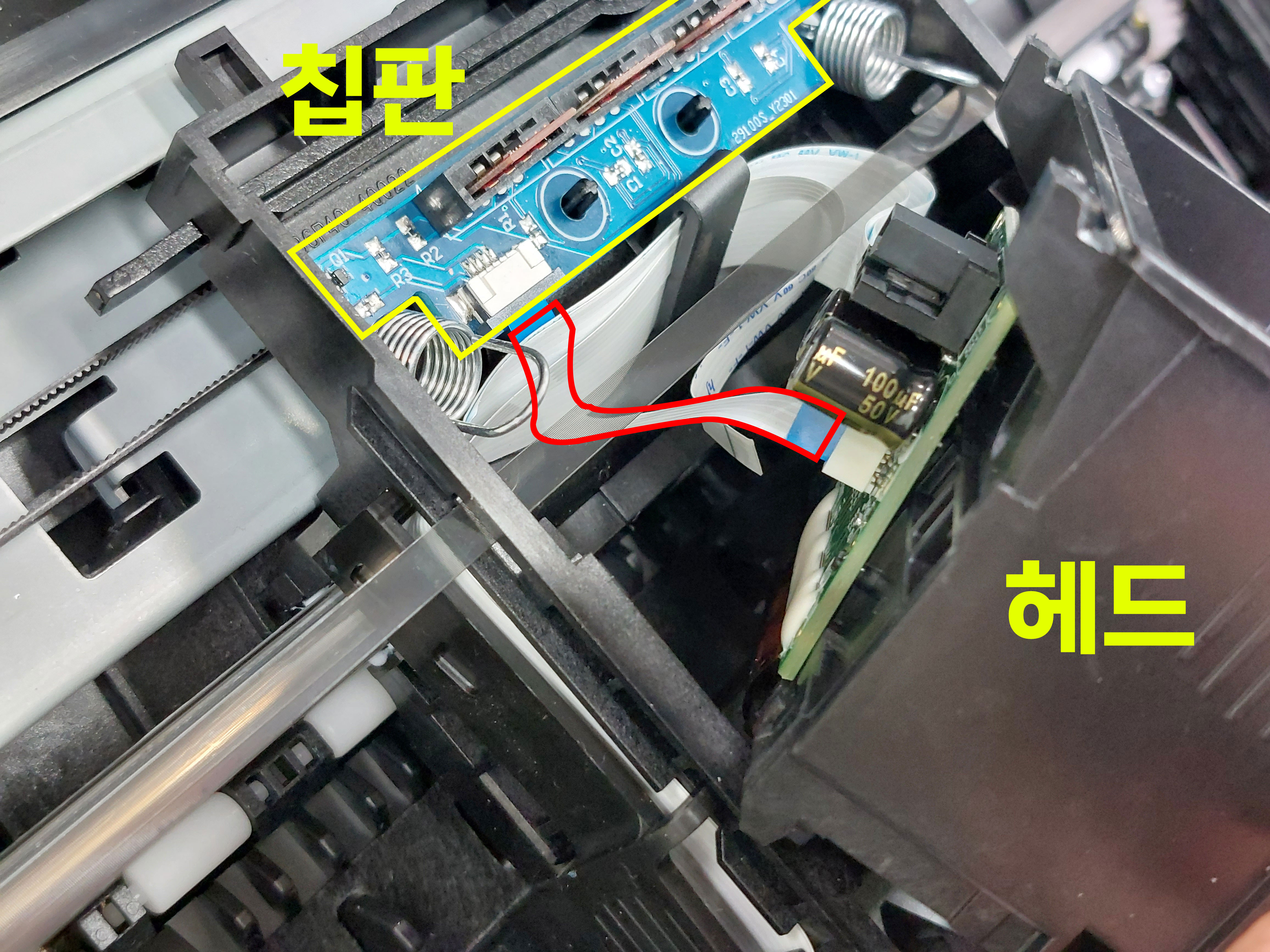

칩판을 헤드 캐리지에 장착한 후 칩판 케이블은
헤드 케이블 아래로 넣어서 아래 사진처럼 위치 시켜 주시는게
캐리지 이동상 타 부품에 간섭을 주지 않을 방법이 되겠습니다.
오랫만에 정성들인 포스팅하나 올립니다.
감사합니다.
