파인테크 FT19 7KW 전기차 완속 충전기 설치를 위한 모든 것 A-Z 까지

반응형





오늘 포스팅은

전기차 충전기 중 개인이 설치하여 편하게 사용할 수 있는

7Kw 개인용 완충충전기 설치 방법의 모든 것을 적어 보겠습니다.



먼저 준비물입니다.





충전기 본체가 있어야 겠죠 ^^





제가 구입한 충전기는 국내 제조된 KC인증을 받은 제품입니다.

약 1년전에 개발은 끝냈고 그동안 1년여 기간동안 필드 테스트를 진행한 매우 안정적인 제품입니다.



더욱이, 제조사 대표님께서는 현대자동차 전장부서에 근무하셨고 이후에도 관련업체 전장관련 일을 하신 분으로 확인 했습니다. ^^



제가 믿음이 가는 업체라 판단되어 구입을 하게 되었고, 몇 번의 전화 통화로 인해 그 신뢰도는 업(UP)이 되었던 제품입니다.  제가 이 회사의 주식은 한주도 없지만 잘 되길 바라는 마음에서 이 포스트를 작성하고 있습니다.

순수 우리나라 기업들이 경쟁력을 많이 갖게 되어 세계 유수의 기업들과 경쟁을 할 수 있는 그런 나라가 되었으면 합니다. ^^





관련된 제품 및 자재는 아래에 정리하도록 하겠습니다.





또, 이 충전기의 장점은 무엇보다 저렴한 가격과 작고 가벼운 제품입니다.

그리고 대박인 건, 충전 전류를 조절하여 충전할 수 있는 방식을 채택하고 있습니다.



이동식으로 사용할 생각도 하고 있습니다. ㅋㅋ

회사에서는 7Kw로, 이동식으로 가지고 다니면서는 3.5Kw 로 충전을 하면 일거양득이 아닐련지.... ㅎㅎ;;

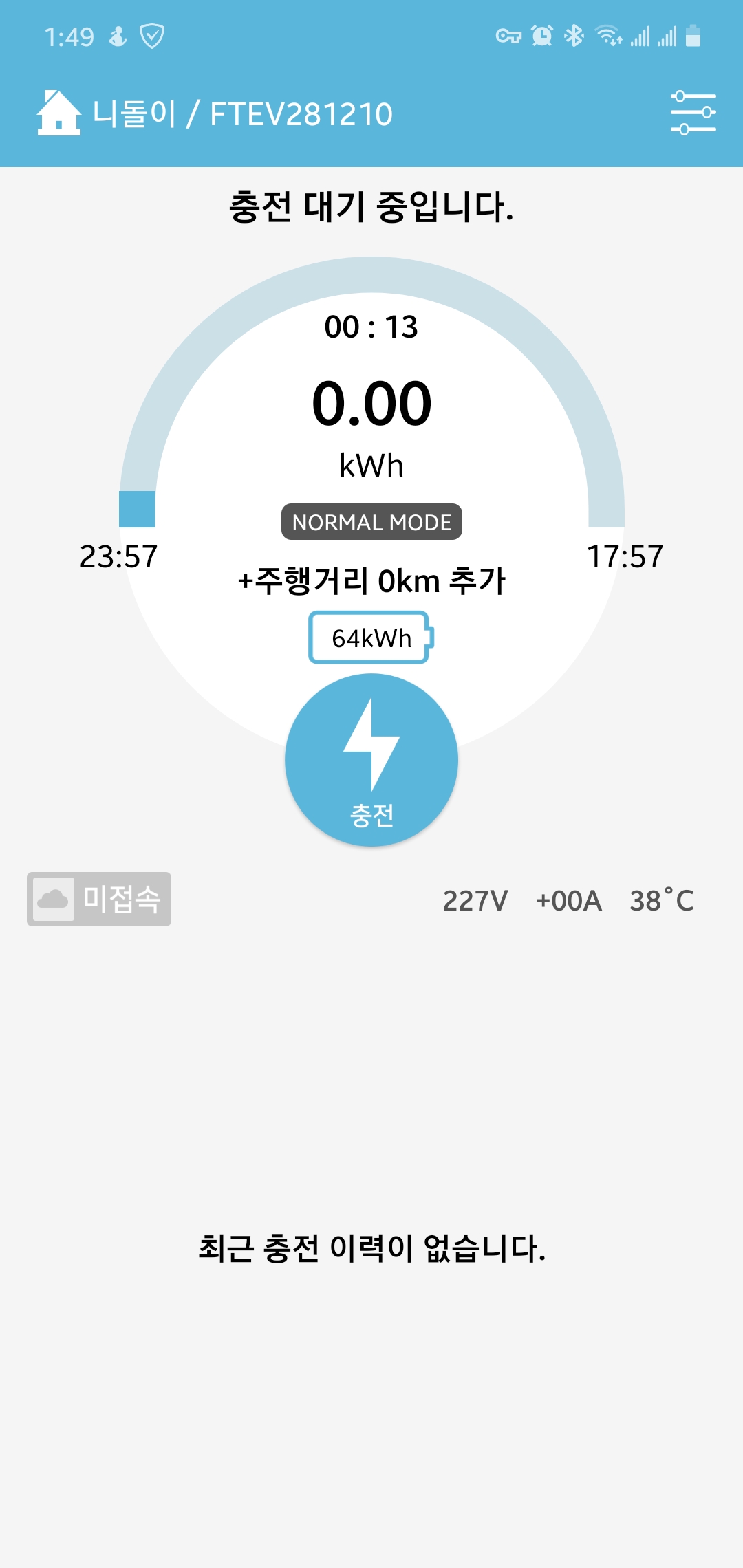

그리고 휴대폰 앱을 통해 관리가 가능한 점이 있습니다. ^^











그 다음 준비물로는 전선인데요.

분전반에서 충전기까지 사용할 인입선 6sq 3C 전선 이 있어야 합니다.

이 전선은 실측 거리보다 5m 이상 넉넉히 준비하시길 권합니다.

아래에 제가 구입한 전선입니다.







그 다음으로 배선차단기누전차단기가 필요 합니다.
국내 기업제품인 LS나 상도전기 등 국내 기업제품을 이용하시면 되겠습니다.
용량은 220V 40A용 입니다.

차단기를 선택할 때는 분전반의 동부스바(구리로 된 전선 같은것)의 폭과 차단기의 연결단자의 폭이 일치하는지 확인이 필요합니다.




제가 구입한 차단기





분전반 내의 동부스바 입니다.

큰 용량의 전력이 들어 오면 동부스바가 굵습니다.



위 사진에 보이는 제품은 15mm 부스바 연결이 가능한 제품입니다.

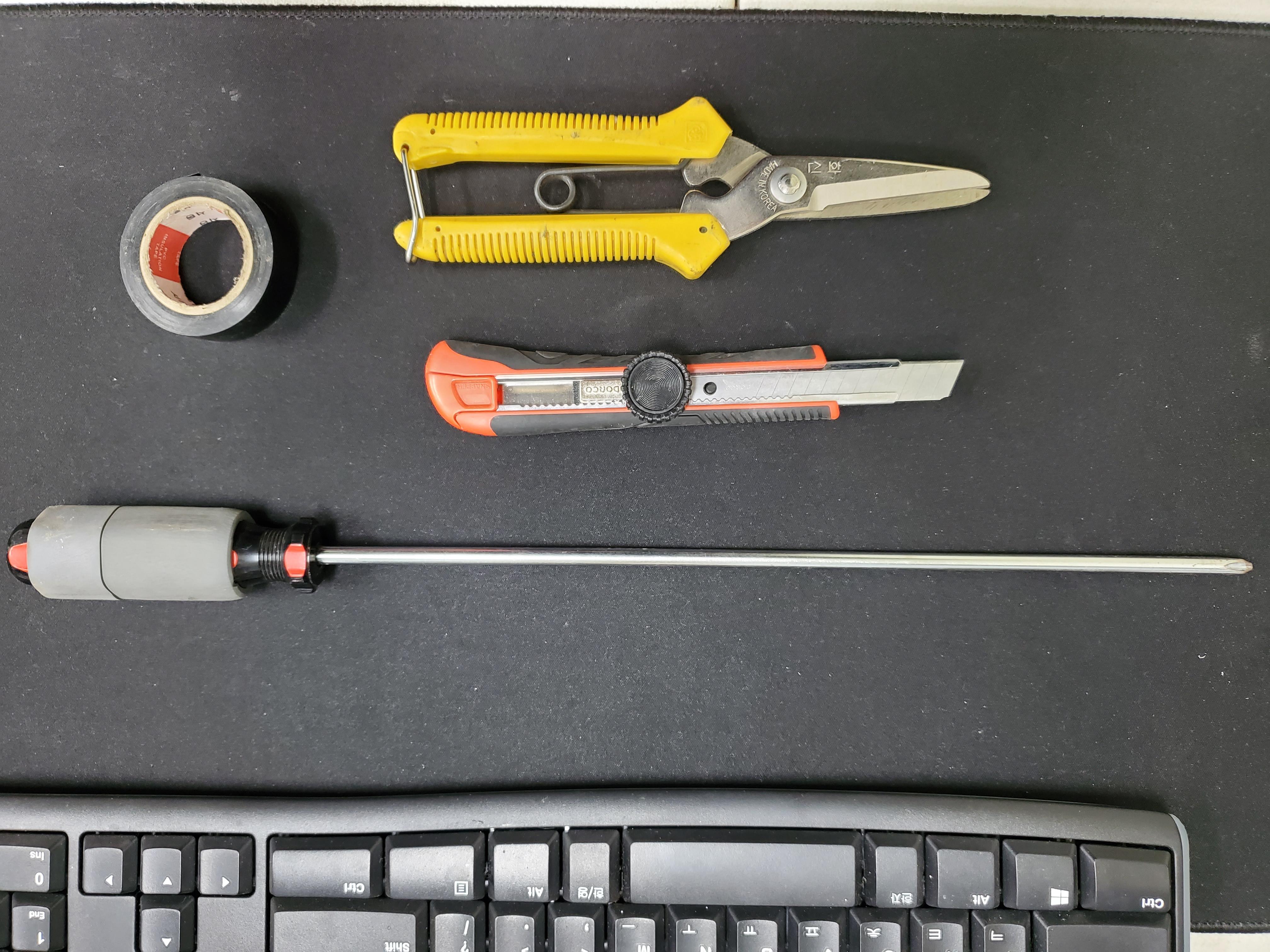

그 다음에 필요한 것은 각종 부자재 및 연장입니다.













이 외에 추천하고 싶은 연장이 하나 있는데

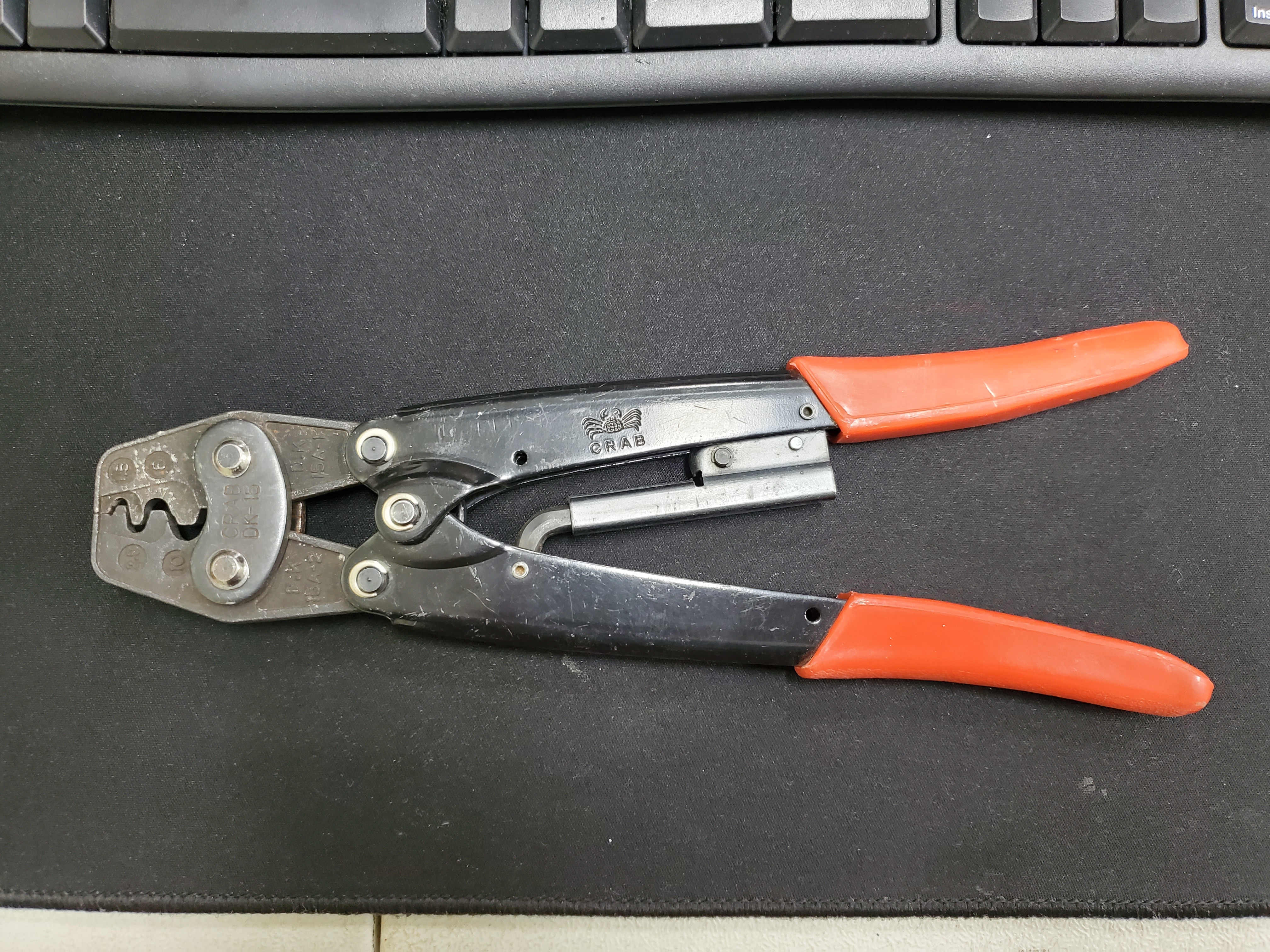

터미널 클램프, 압착기 등으로 불리우는 제품입니다.









위 압착기는  아래 보이는 둥근 형태의 단자(터미널)에 전선 피복을 벗기고 구리 부분을 꼽은 다음 꽉- 눌러 압착시키는 제품입니다. 하나 가지고 있다면 여러모로 쓰임새가 많습니다.

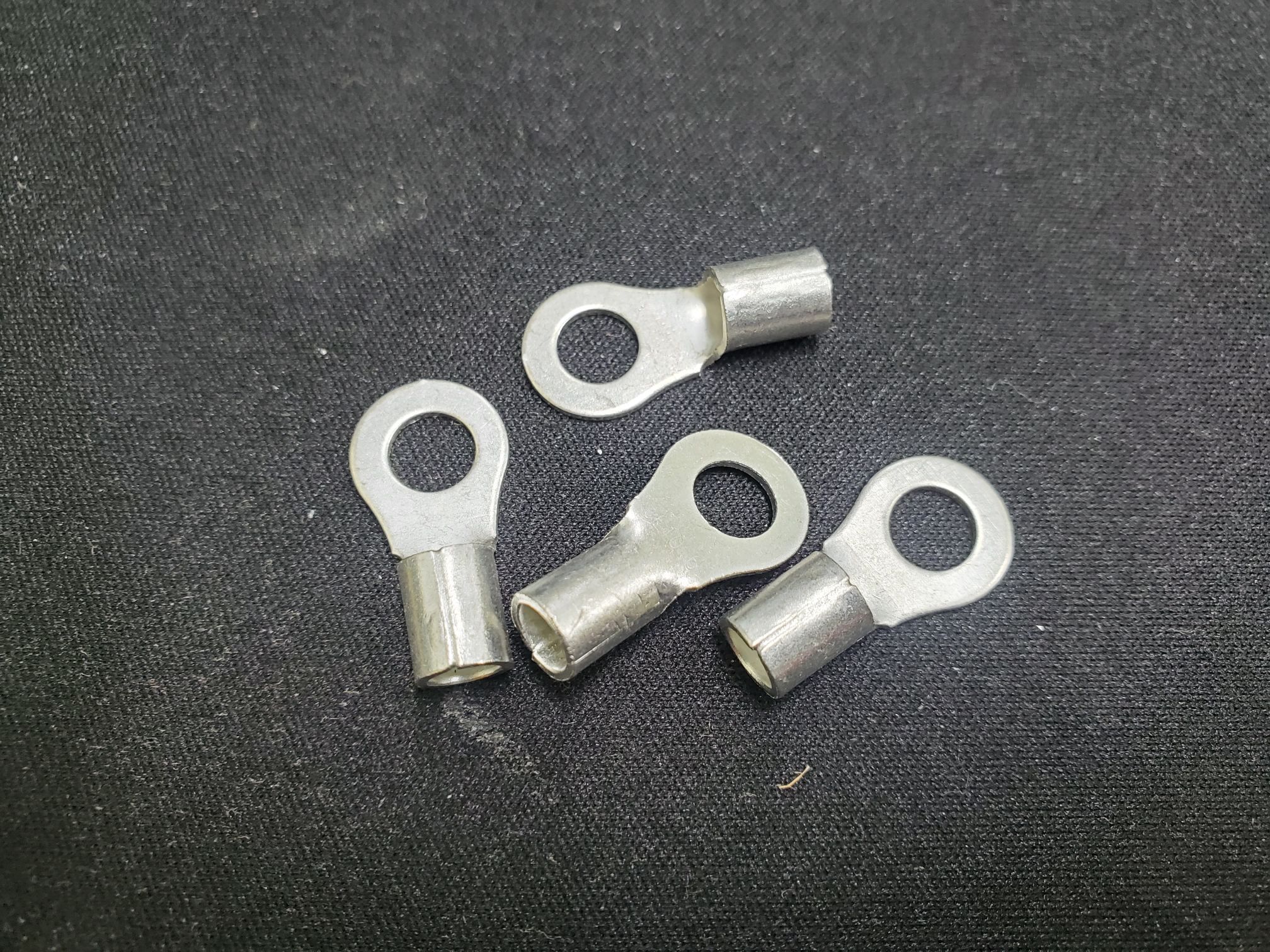

터미널

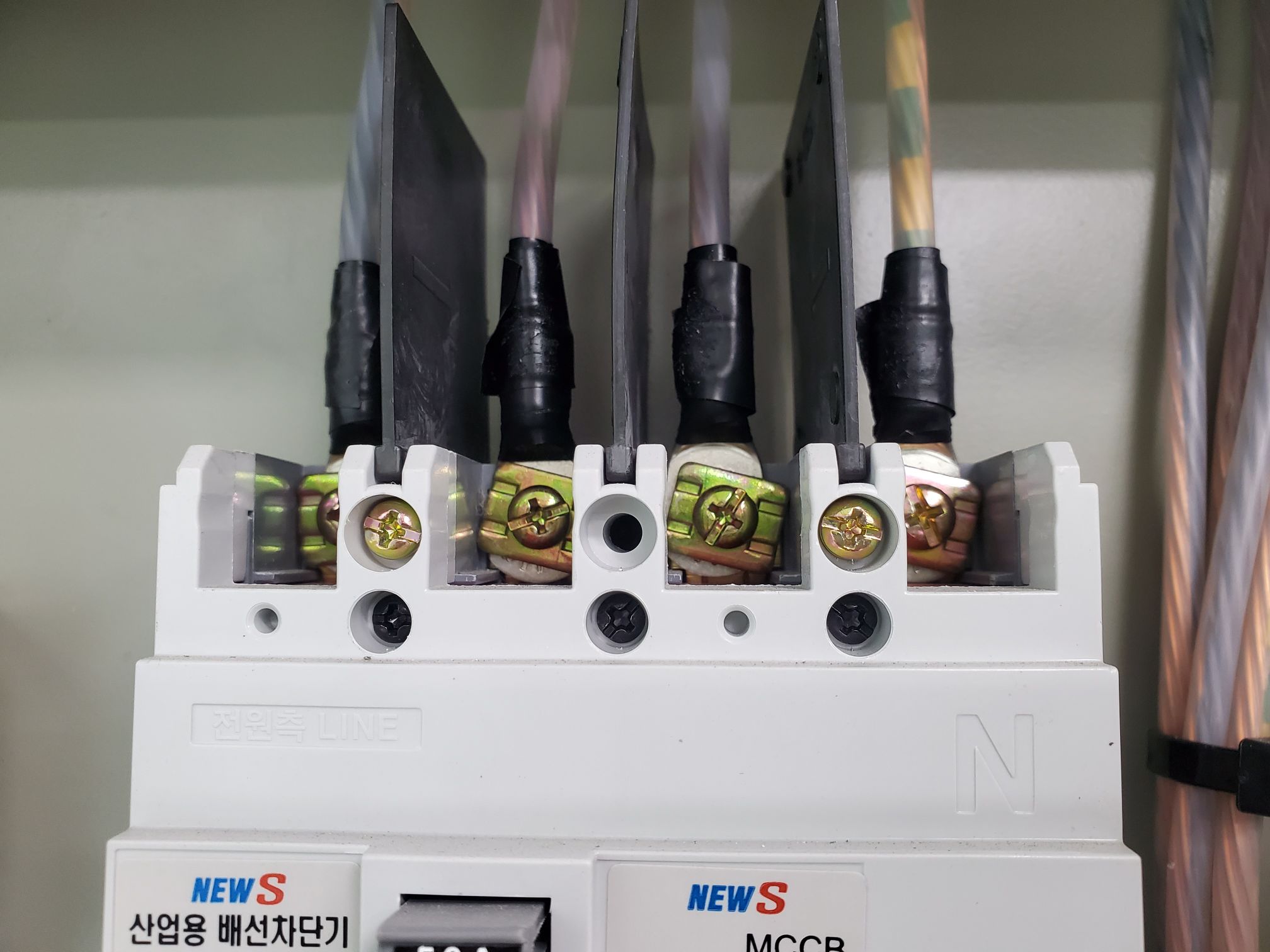

전선에 터미널를 연결하여 차단기에 설치한 모습입니다.

이렇게 설치를 해야 화재의 위험성도 적어지고 안정적입니다.



아마 이 글을 읽으시는 분은 직접 DIY를 해볼 생각이 있으신 분이라 생각되어 꼭 구입하시길 추천합니다.











압착기를 구입하셨다면 차단기에 맞는 터미널도 구입하셔야 합니다.

제가 사용한 제품은 아래의 크기 제품을 사용했습니다.









터미널을 이용한 압착기 체결은 미리 연습을 몇 번 해보시면 금방하실 수 있습니다.

압착 한 부위는 전용 캡이 있지만, 전기용 절연테이프로 감아 사용하시면 됩니다.



아래 사진은 터미널 압착하는 순서를 만들어 보았습니다.

경험 없는 분은 참고하시어 작업을 하시면 됩니다. ^^





터미널 단자 압착하는 방법









이제 준비가 다 끝났습니다. ^^







이제 작업을 시작할 건데요.

반드시 분전반의 메인 차단기는 내리고(OFF) 작업을 시작하시길 바랍니다.



아래 링크는 인입선과 인입용 커넥터 연결을 위한 작업입니다.

참고하시어 준비하시기 바라오며,



2021/01/14 - 파인테크 FT19 7KW 전기차 완속 충전기용 3 PIN 인입선 커넥터 작업



파인테크 FT19 7KW 전기차 완속 충전기용 3 PIN 인입선 커넥터 작업

안녕하세요 ~ 미관입니다. ^^ 오늘은 완속충전기용 전원공급 케이블작업을 진행하였습니다. 파인테크의 7KW 완속충전기인 FT19 모델을 구입한 이후 얼른 설치하고자 하는 마음은 굴뚝 같았지만,

richnam.com







아래 링크는 분전반 작업에 대한 것을 정리한 문서입니다.







2021/01/14 - 파인테크 FT19 7KW 전기차 완속 충전기 분전반 전기공사



파인테크 FT19 7KW 전기차 완속 충전기 분전반 전기공사

미관입니다. ^^ 오늘 작업은 파인테크 FineEV 개인용 완속충전기 설치하는 대장정의 길에 오르는 날입니다. 오매불망 얼마나 기다렸는지... ㅠㅠ 얼른 달려가 보겠습니다. ^^ 주의 : 1.전기에 대한

richnam.com







제가 전기 전문가는 아니지만, 제 경험과 그 동안 알아 본 내용을 토대로 작성한 후기이니

참고하시어 안전한 전기차 생활을 누리시기 바람니다.



또한 본 사이트에 적은 내용이 절대적이지 않으니 확인에 확인을 거쳐 작업을 하시기 권합니다.



혹 잘못된 부분이 있을 수 있으니, 잘 확인해 주시고 그런 부분이 있으면 제게 알려주시기 바랍니다.

저도 고쳐야죠 ^^







아울러 마지막으로,

개인 가정집에서 7Kw급으로 충전을 할 경우 발생할 누진세 부분과

별도의 사업자용 전기를 끌어와 사용할 경우 여러가지 경우를 잘 따져보시고

전기요금 폭탄이 아닌 전기차 만의 꿀 혜택을 느끼시기 바랍니다.









7KW 충전.

진정 꿀입니다.

충전 스트레스로 부터 해방입니다. ^^









이상입니다. ^^










2021.01.18 추가







마지막으로 제가 사용한 제품 및 자재 입니다.



파인테크 충전기 제품 링크입니다. - 가격은 30만원대 후반입니다.

coupa.ng/bPETCb



전기차 충전기

COUPANG

www.coupang.com

파트너스 활동을 통해 일정액의 수수료를 제공받을 수 있음





그리고, 중요한 배선차단기누전차단기 입니다.

상도전기통신의  40A 용량을 가진 제품으로

배선차단기는 (산업용) SBC-52 2P / 정격 전류: 40A

누전차단기는 (SEC-52) 5kA 2P / 정격 전류: 40A

이렇게 구입했습니다. 두가지 합해서 소요비용은 24,000원 가량 들었습니다.





마지막으로 인인선으로 사용한 전선입니다.

VCT 비닐 절연 캡타이어 전선 6SQ 3C 제품으로 3가닥 선이 들어 있는 제품입니다.

약 1m당 2,200원 가량 나오네요. 꼭 실측 거리보다 5m가량 넉넉히 준비하시길 권합니다. ^^









그리고,

터미널 압착기와 터미널 등은 약 2만원 이하로 나오리라 봅니다.









부디, 좋은 제품 구입하시어 안전한 전기차 생활 되시길 빕니다. ^^
