메리크리스마스입니다.  ^^

제가 지금 다니는 회사에 입사후 함께 계신 분들께

선물 하나씩 하고자 마음먹고 준비한게 모니터 거치대 였어요.



마침 제 예전 사무실에 사용하고 남은 자작나무 합판 24T 잔재가 많이 있었어요.



바로 그 잔재를 이용하여 만들자 맘 먹었지요.



이렇게 맘 먹은게 올 10월 초.

완성해서 선물 드린게 얹그제 !



정말 3달 걸려 만든 모니터 거치대입니다. ^^

뭐 주말에 조금씩 조금씩 하다 보니 시간이 오래 걸리긴 했네요.






아래는 작업공정에 대한 설명입니다.







다행히, 사무실에서 사용하는 책삭이 120cm 규격이었어요.

자작나무 합판의 폭이 122.4cm 이니 딱 맞는 사이즈 였죠 ~



파티션 내 책상이 120cm, 그 것보다 1cm 작게 설계를 했어요.



뭐 설계라고 할건 없고

바로 뚝딱 뚝딱 머릿속에 그려서 G-Code 뽑고

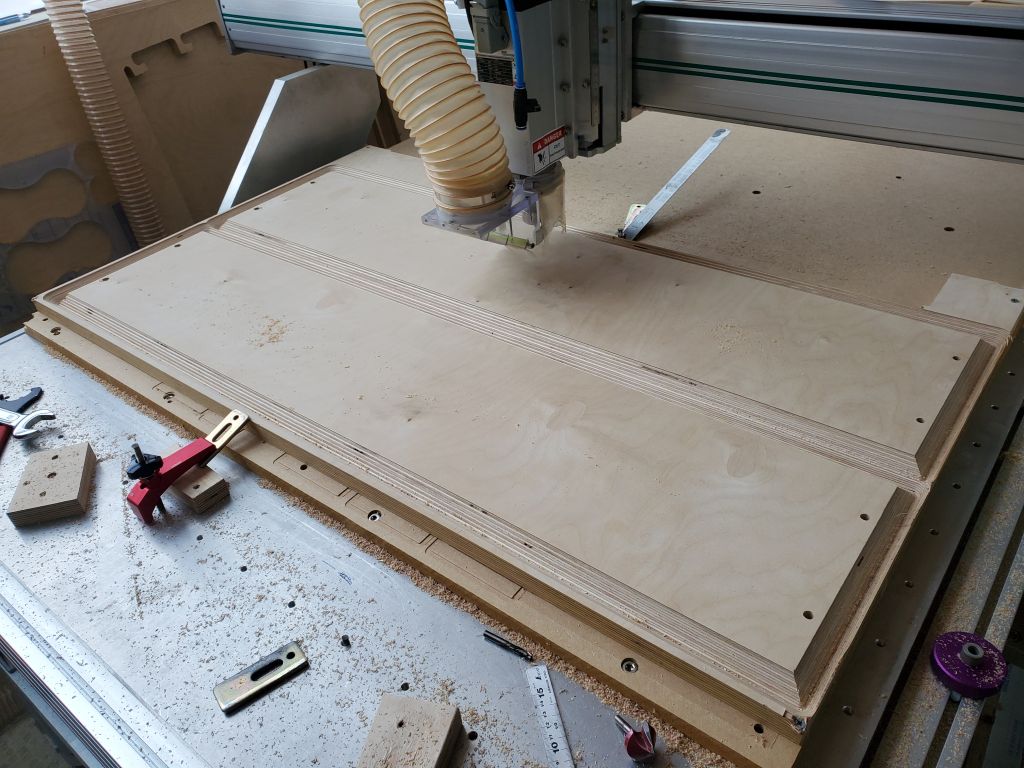

CNC로 자작합판 가공에 들어 갔습니다.

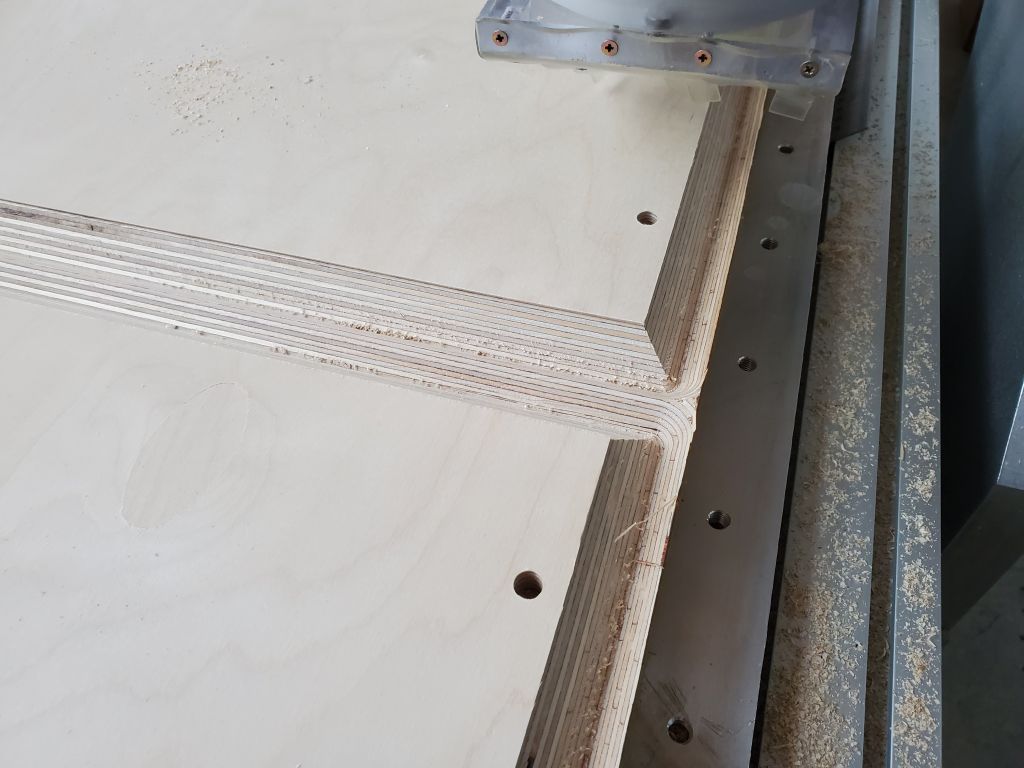

V-Cut 을 이용하여 90도 가공을 했지요.







바로 이런 모습이 자작합판의 큰 매력이라고 생각합니다. ^^

다리 체결을 위한 번데기볼트를 작을 구멍도 가공을 해 버리고...







회사에는 사장님과 직원 두분이 더 계시기에

모니터 거치대는 3개를 만들면 되는 것이라

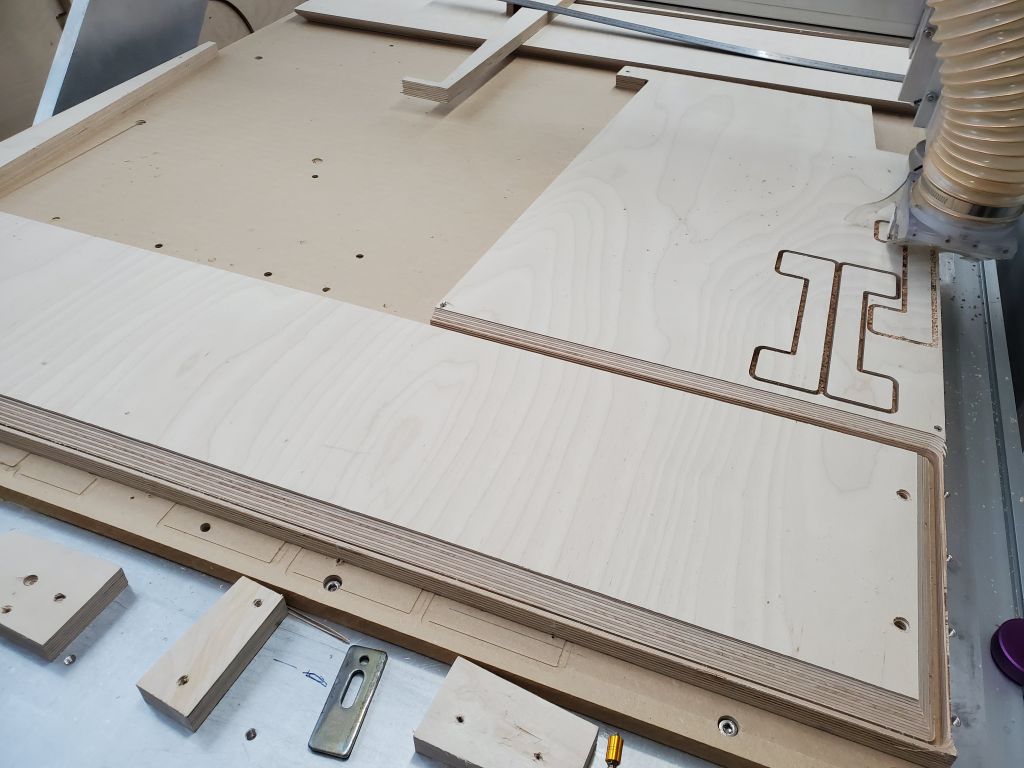

또 다른 잔재를 가공했습니다.



간당간당하게 1개 더 나오더군요 ㅎㅎ

남은 자리에는 다리를 가공했지요.

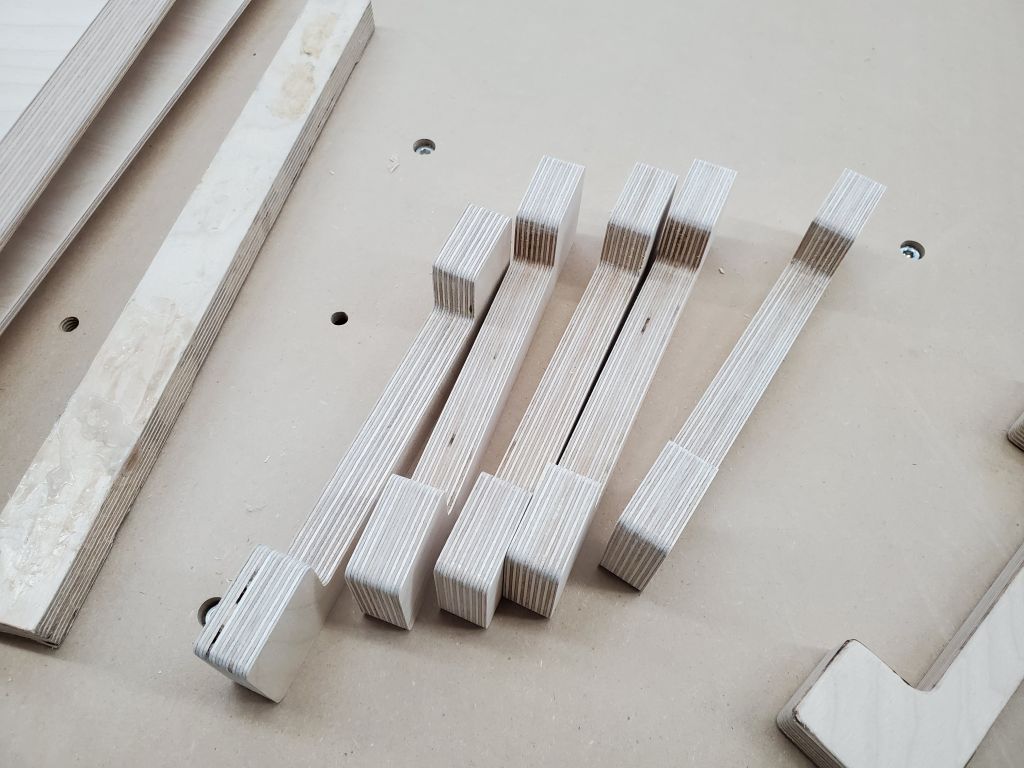

다리는 6개 !









모니터 거치대 상판의 엣지면에 샌딩을 하고요







다리도 샌딩 및

엣지 트리머 작업을 진행했습니다.









구석진 부분은 사포로 뽀닥뽀닥 소리가 나게 문질러 주고









6개 모두 완성입니다.







볼팅할 부분에 대해 마킹을 하고

구멍을 뚫을 차례입니다.









드릴링머쉰으로구멍을 뚫고 다리까지 완성입니다.











이때까진 예정에 없던걸 하나 더 계획을 하게 되었어요.



바로 회삿분들 모두 갤럭시 노트10플러스 및 20울트라를 사용하고 계시니

고속 무선충전기를 넣고자 맘을 먹었죠.



고속 무선충전기 모델은 중국 브랜드지만 국내 얼리아답터들 사이에 인정 받고 있는

베이스어스 제품으로 선택을 했습니다.



바로 아래의 링크에 소개해 드리는 15w출력이 가능한 무선충전기 제품이죠.

(해당 링크를 통하시면 알리에서 동일한 모델로 구입가능합니다.)





https://s.click.aliexpress.com/e/_9ALCiT



US $14.55 43% OFF|Baseus 15W Qi Fast Wireless Charger Pad For Pods Pods Pro Glass Panel Thin Visible Wireless Phone Charger For

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

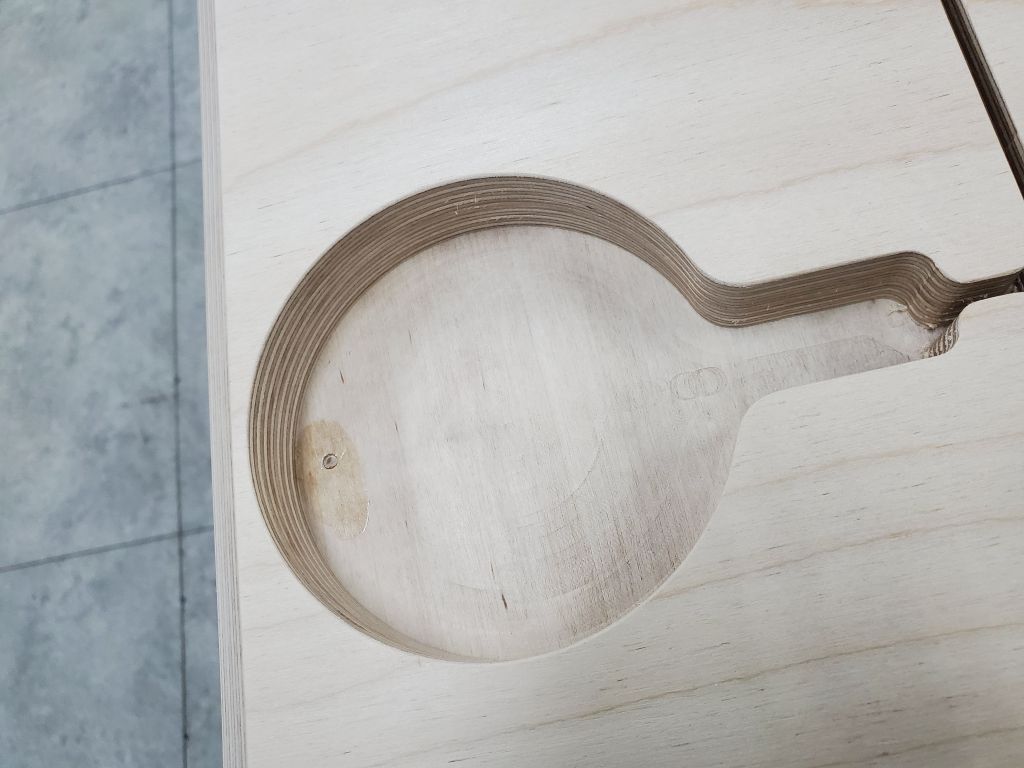

충전기 본체를 박을 구멍을 직경에 맞춰 다시 팟습니다.

(첨부터 잘할껄... ㅠㅠ)





그리고 충전상태를 보여주기 위한 LED 빛을 전달하기 위해 아크릴를 심어주었고









베이스어스 15W 고속 무선충전기를  가운데 똭~~

꼽아 봤습니다. ㅋ



정말 깔맞춤입니다. ^^

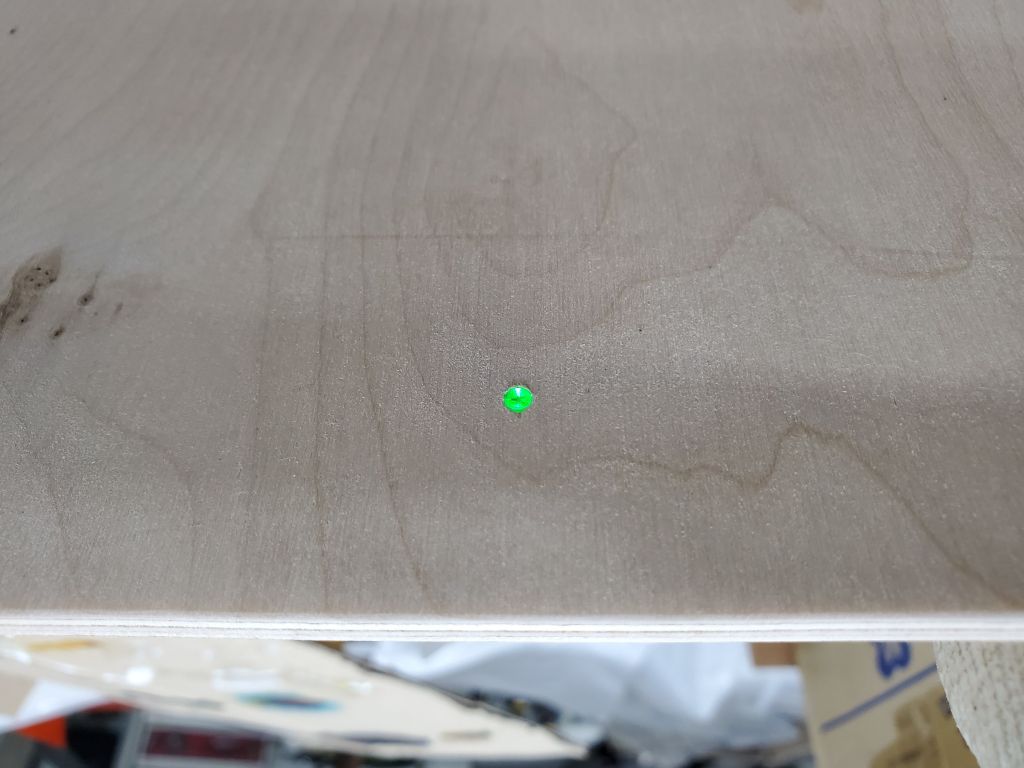

마감하기 전, 전원 인가 후

정상적으로 LED가 켜지는지 확인을 해 보았습니다.



반짝 ~~ !



이럴 때, 기분은... 참 좋은거 아시죠 ?









이 때가 12월 이었던거 같아요.

작업 사진 모아둔걸 보니 오리털 잠바를 껴 입고 있었으니 말입니다. ㅋㅋ











광고 하나 보고 갈게요 ~



728x90







이렇게 준비를 다 하고

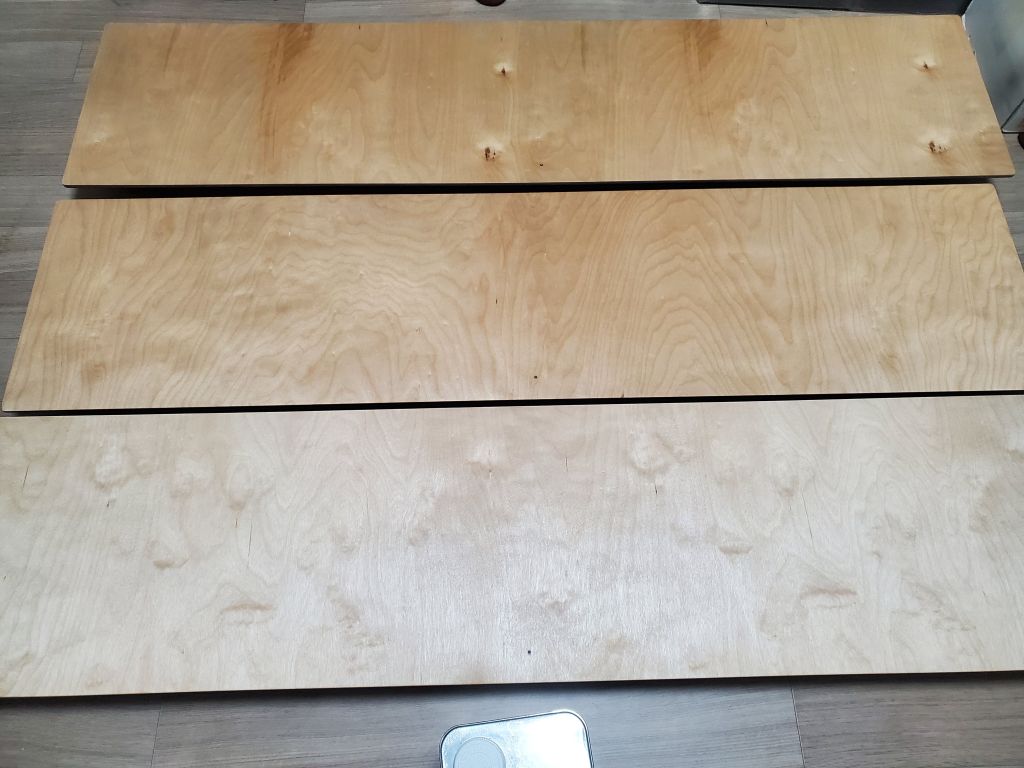

집에 가져와 와코 대니쉬 오일로 마감을 시작 했습니다.











다리에도 오일 마감을 하고 널어 두었습니다. ㅋ











3번씩 오일 마감을 거친 후

상판은 한번 더 칠 해 주었어요.



3개 중 하나 길이가 쫌 짧은 이유는

사장님 책상 좌측 파티션에 콘센트가 매립되어 있어서 2-3센치 더 짧은건 안비밀입니다. ㅋ









휴우 ~

다 끝났네요 ~~



조립할꺼 다 챙겨 출근 !

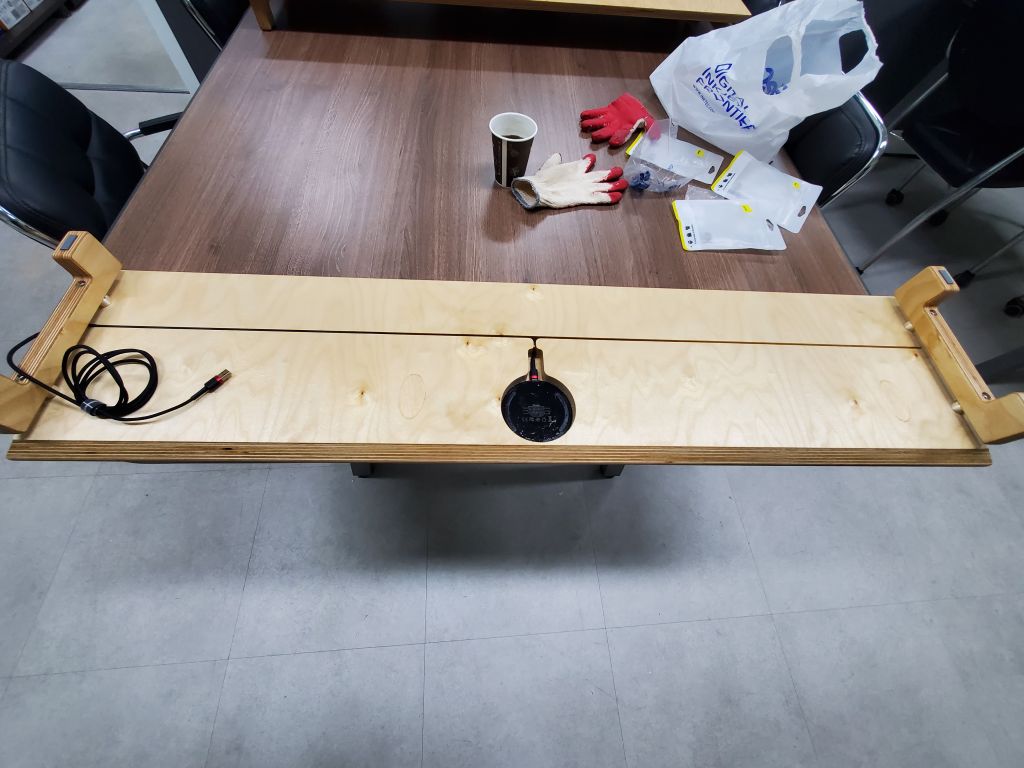

삼실서 조립을 시작 했네요.













모니터 받침대 다리에는

과거 제가 만든 OJ 분리패드를 한장씩 붙여 주었어요.



미끌리지 말고, 책상에 기스내지 말라고 말이죠 ㅎㅎ











여기서 한가지 더,

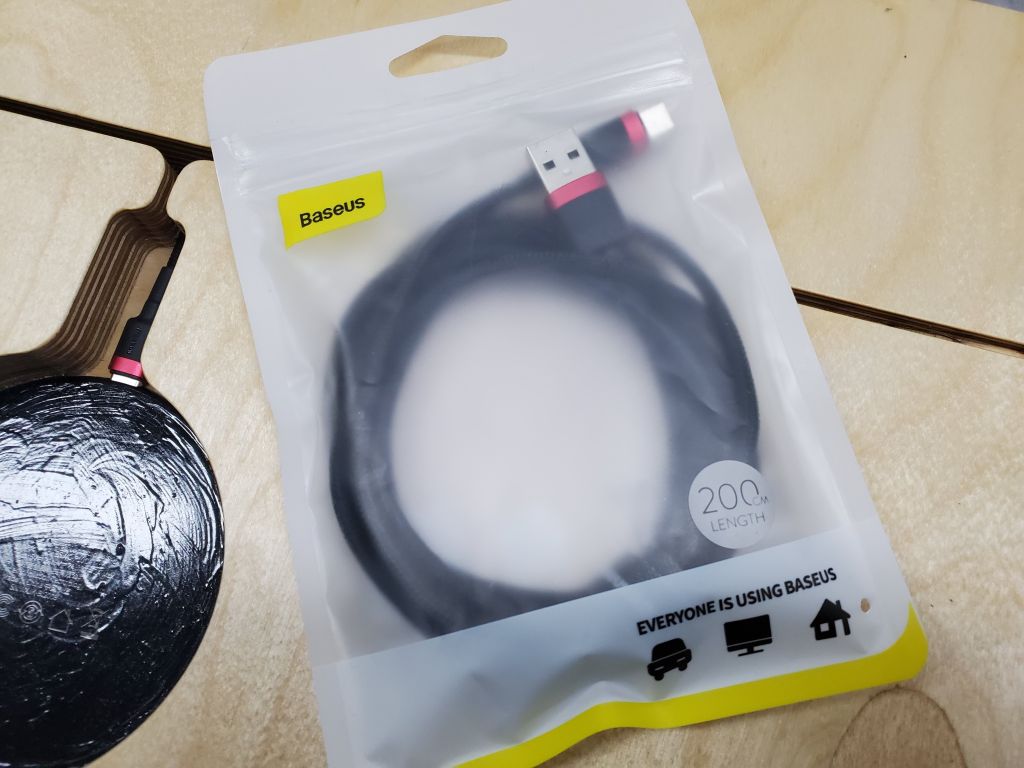

충전케이블이 문제인데요.

일반적인 케이블보다 좀 더 전류량이 많이 지나갈 수 있는 케이블을 이용해서 매립을 했습니다.

이와 만드는 김에 케이블 길이가 짧아 영- 거시기 할 수 있으니

2미터 짜리로 넉넉한 걸 주문 했지요.

(해당 링크를 통하시면 알리에서 동일한 모델로 구입가능합니다.)





https://s.click.aliexpress.com/e/_AFO4n5



US $2.49 |Baseus USB Type C Cable for xiaomi mi 9 max3 USB C Mobile Phone Fast Charging Type C Cable for Samsung Galaxy S10 S8 P

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

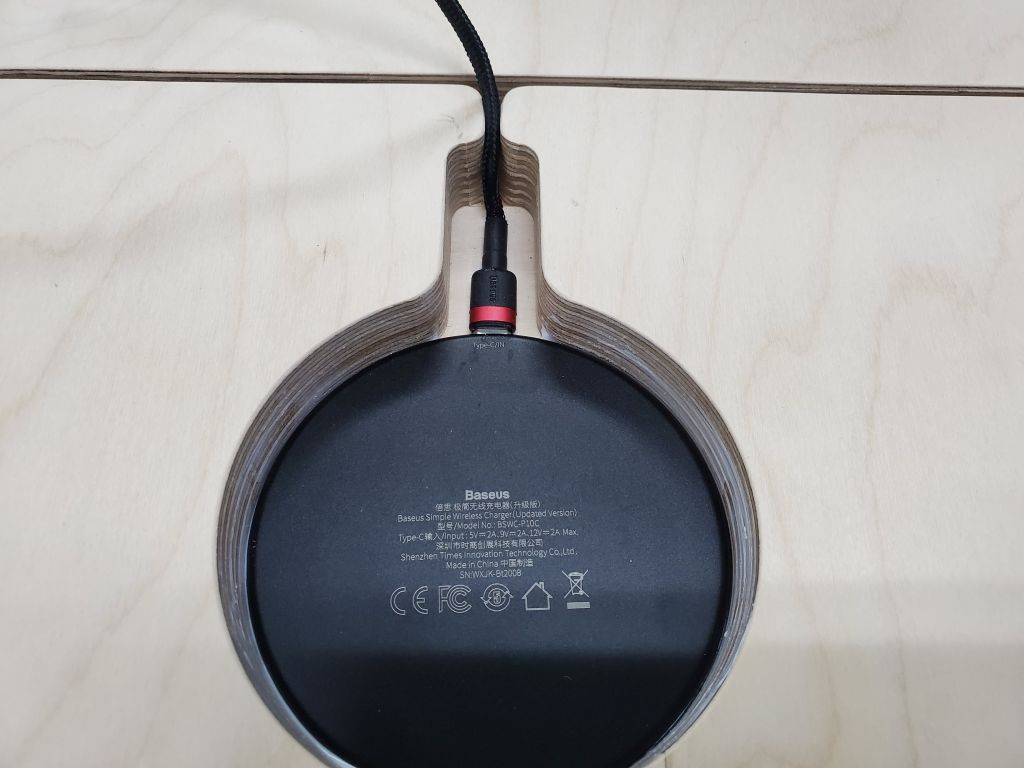

충전기 위에 홈 파둔게

케이블 매립을 위해 판거랍니다.

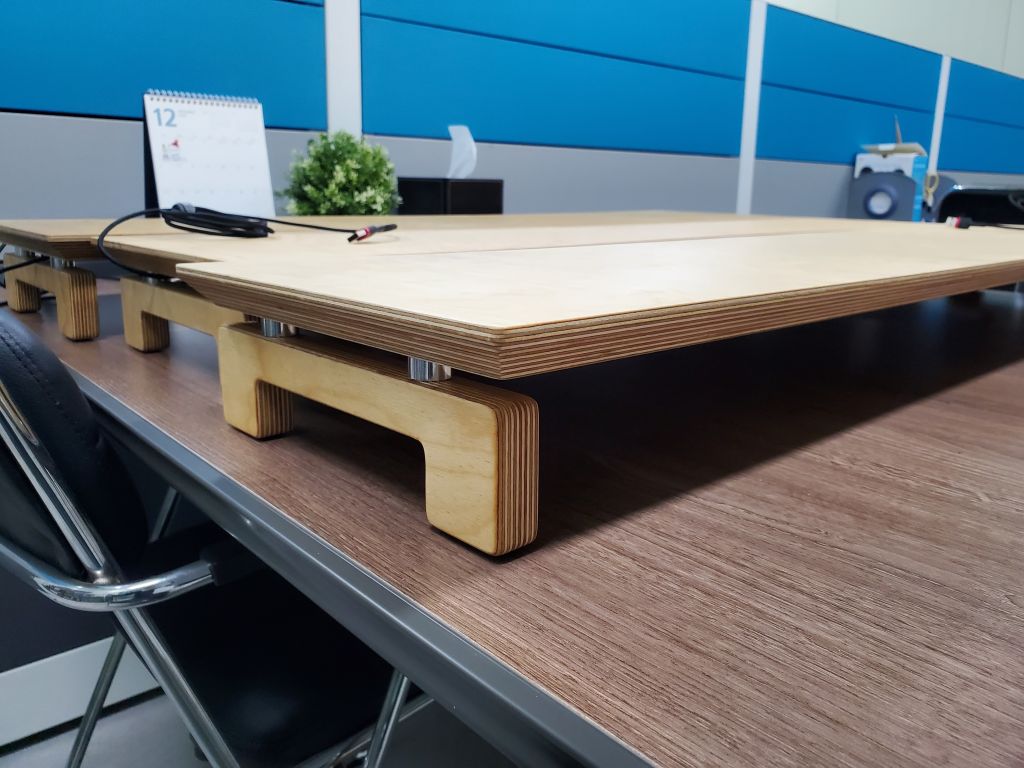

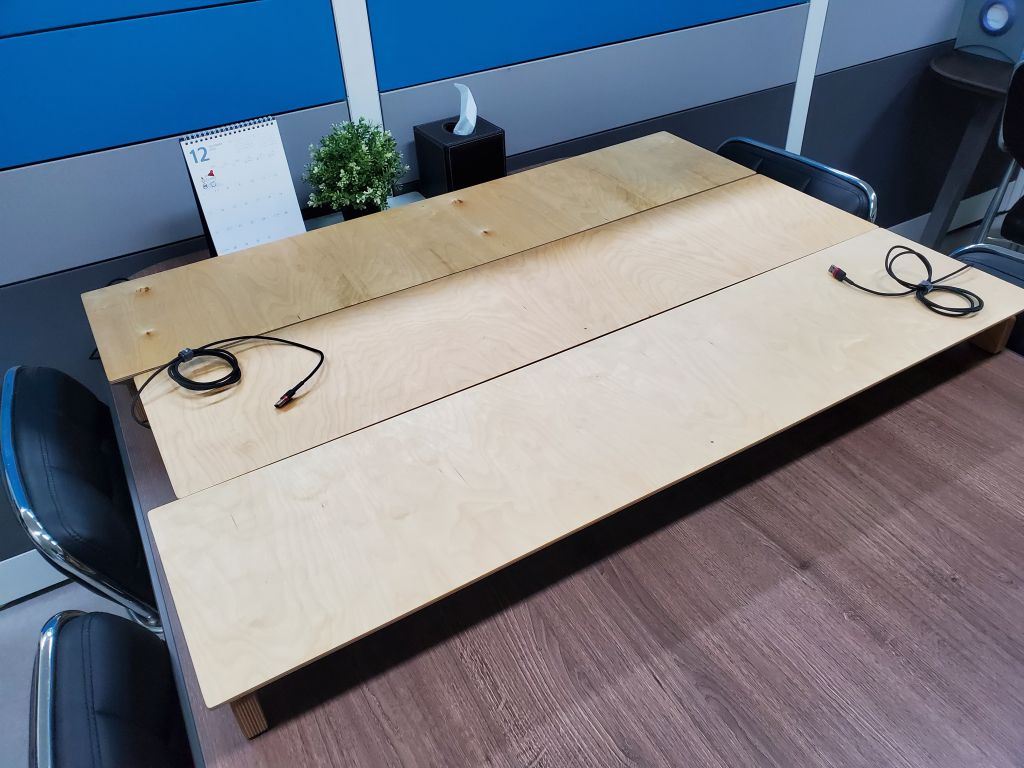

전체적인 완성사진입니다.







제 책상위에서 테스트 !!









제 노트10플러스를 올리니

고속무선충전을 시작합니다. ^^









3개 모두 완성입니다. ^^













측면 샷 !!











정면 샷 !!











착용샷 !!







이렇게 저만 쏙 빼고,

사장님은 모니터 거치대를

부장님은 모니터 받침대를

과장님은 모니터 스탠드를 사용하시게 되었습니다. ^0^
