미관이 만든 OJ 헤드 쇼트킷 소개

반응형





이전에 올려둔 포스팅 자료를 그대로 재탕합니다.







" OJ 헤드 쇼트킷 " 은

프린터의 잉크고갈 및 잉크시스템 오류를 해결하기 위한 근본적인 솔루션이라고 할 수 있습니다.













OJ 헤드 쇼트킷 으로 해결된 사례가 있는 헤드오류들

19a000002 : 해결

19a000012 : 헤드 오류 해결 됨

19a000013 : 헤드 오류 해결 됨

19a000015 : 간헐적으로 발생하는 헤드 오류 해결 됨 (이 오류는 해결이 안되는 경우가 있다고 합니다.)

19a000018 : 납땜으로 해결되지 않았던 헤드 오류 해결됨

19a000019 : 납땜으로 해결되지 않았던 헤드 오류 해결됨

19a000036 : 0xc19a0036에러 해결성공

※ 7720 에서 고질적인 문제였던 무칩장비에서 사용중에 갑자리 카트리지 없음 나올때 뚜껑 열었다 닫았다하면 없어지는데 여기에 쇼트킷을 붙였더니 이 증상이 안나온다라는 사례가 있습니다.





























우리가 사용하는 HP 프린터 !!

참 좋은 프린터인데...

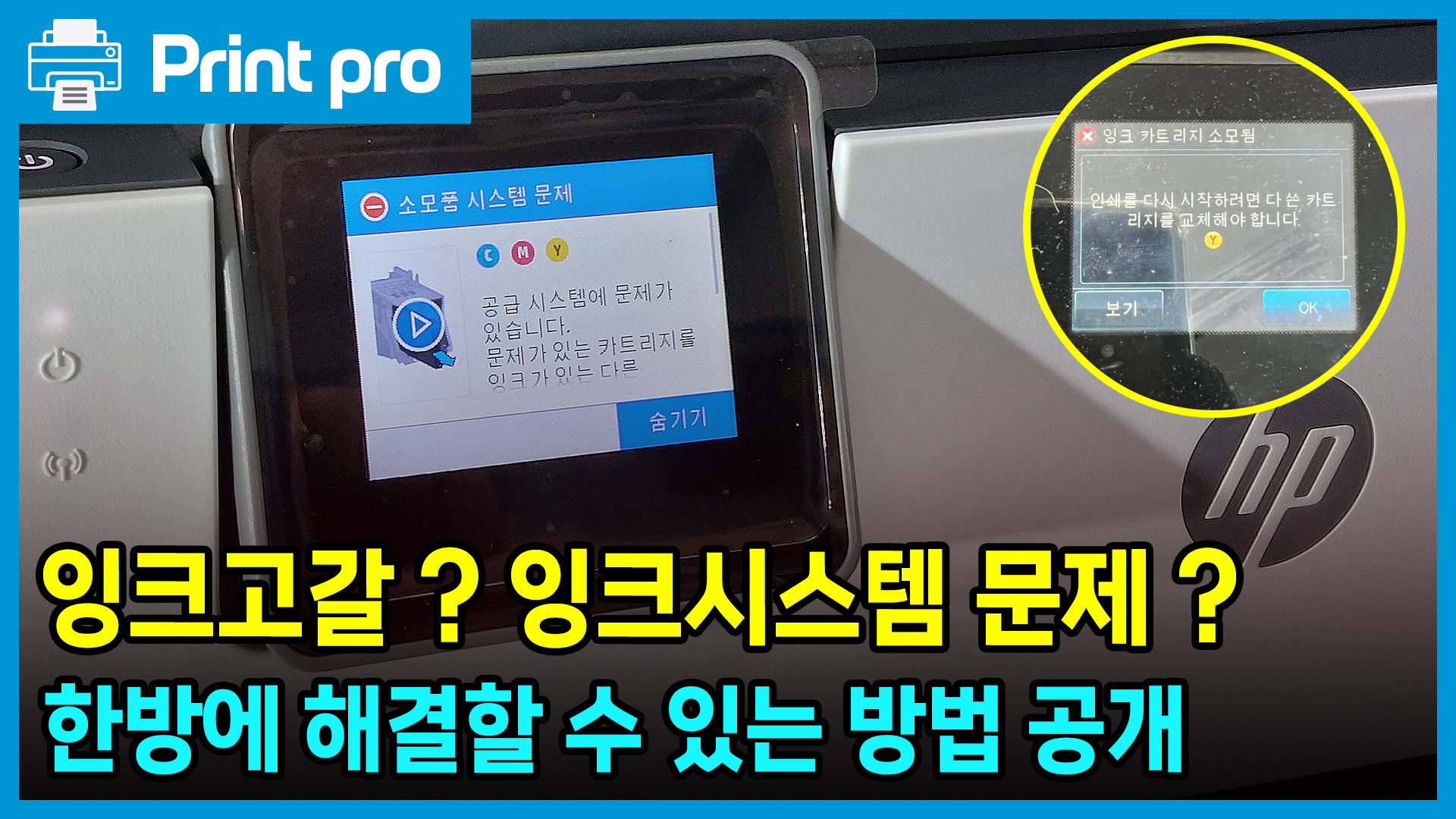

사용하다 만나게 되는 잉크고갈 메세지...

잉크시스템에 문제가 있다는 메세시...

한번 뜨기 시작하면 지속적으로 나타납니다.



















프린터 기종별로 각각 나타나는 메세지는 상이하지만

근본적인 문제와 해결방법은 동일합니다.



HP 8600, 8610 은 잉크 카트리지 소모됨 이라는 메세지가 나타나며

HP 8710 과 9010 등은 소모품 시스템에 문제가 있다고 나타납니다.





이 모든건 헤드내 적정량의 잉크가 채워져 있지 않거나,

잉크 수위를 감지하는 부위에 문제가 생김으로 인해 발생됩니다.









이를 해결하기 위해 여러가지 방법들이 동원되지만,

근본적인 에러를 잡기에는 무리가 있을 수 있어요.

당연히 해결되지 않는 경우도 허다합니다.







어떤 분은 아래와 같이 납땜을 하여 그 에러를 해결하고자 하며,

















어떤 분은, 아래 사진처럼 ㄷ자형 전선을 연결함으로 그 문제를 해결하고자 합니다.

















이렇게 해서 백이면 백 모두 해결이 되면 얼마나 좋을까요 ?

하지만, 처리되지 않고 계속 문제가 발생하는 헤드가 나오는게 현실이죠.





이렇게 납땜이나 ㄷ자 핀 등을 시도하기 위해서는 시간도 많이 걸리는데

또 문제가 발생한다면 그 또한 시간과 인력을 낭비하는 상황이 되니 말이죠.









바로 이러한 문제를 1분 이내 해결할 수 있는

헤드  (HEAD SHORT CIRCUIT)

헤드 쇼트킷을 소개합니다.





일단 생김새는 아래와 같이 생겼습니다.

950헤드, 952헤드, 962헤드를 비롯하여 711헤드 등

아래와 같은 형태의 모든 헤드에 공통으로 사용가능합니다.





OJ헤드쇼트킷









OJ 헤드 쇼트킷 !! 줄여서 숏킷 !!

한마디로 헤드 쇼트시키는 것 !





헤드 쇼트킷은

"잉크 카트리지 소모됨" 에러나 "소모품 시스템 문제" 등

잉크고갈과 관련된 에러 해결을 위한 가장 빠르고 간편한 방법입니다.

우리가 잉크고갈 해결을 위해 헤드를 납땜하거나 기타 다른 방법으로 쇼트를 시키는데

이 번거로운 작업을 빠르고 손쉽게 만들어 줍니다.

(물론 카트리지내 정상적인 잉크가 있다는 가정하에 말이죠)

한마디로, 공급시스템 문제해결을 위한 최고의 방법입니다.







우리가 널리 사용하는 장비들인

HP 8710과 HP 9010 그리고 8600 과 8610 등의 잉크고갈과 관련된 에러들입니다.



즉, 아래와 같은 에러들은 한방에 처리가 됩니다.

한방컷 !!!









OJ 헤드 쇼트킷은

950헤드, 952헤드를 비롯하여 962헤드

그리고 플로터 T120등에 사용되는711헤드까지 모두 사용할 수 있습니다.

이 모양 그대로 생긴 헤드에는 모두 적용가능합니다.











사용방법은,

단순히 헤드숏킷의 뒷면에 붙어 있는 양면테이프를 이용하여

헤드 PCB기판에 칸만 맞추어 붙이면 끝납니다.

















이제 더이상 번거롭게 납땜을 하지 않으셔도 됩니다.

잉크고갈은 현장에서도 바로 조치가 가능하게 되었습니다.





ㄷ자로 전선을 구부려 꼽지 않아도 됩니다.

현장 조치방법으로는 남땜보다 편한데 이게 은근 쉽지 않은 작업이죠.

조금만 흔들려도 자리를 이탈해 버리니 말입니다.













하지만 위에 언급해 드린 방법으로 잉크고갈과 관련된 모든 에러가 해결하는건 아닙니다.

헤드 자체내 문제로 인해 해결이 되지 않는 경우도 발생하기 때문입니다.



이럴 때는 OJ헤드 쇼트킷 이라는 걸 이용해 보시길 권합니다.

물론 시간적인 측면을 보더라도 인두기 예열하고 PCB뜯고 납땜하거나 ㄷ자 전선 꼽는건

노안이 온 저로선 그다지 쉬운 일은 아니더군요. ㅎㅎ

















임대료도 싼데

잉크 고갈로 인해 업체에 방문 하자니 인건비도 안나오지 않나요 ?



이제 미리미리 잉크고갈 메세지가 나타나지 않게 붙여 임대하시기 바랍니다. ^^






















FAQ.......



Q.가격은 어떻게 되나요 ?

모든 사람들이 추천하시는 가격 그 이하로, 요즘 고물가 시대에 전혀 부담되지 않는 가격입니다.

1봉 10개 들어 있으며, 부가세 포함 24,000원입니다.



Q.재사용 가능한가요 ?

당연히 재사용가능합니다.

하지만, 이 제품은 부착히 제자리에서 밀리면 아니되기에 점착력이 뛰어난 3M양면 테이프를 사용했습니다.

열풍기 등을 이용후 떼어내시길 권장드립니다.



Q.헤드누락도 해결되나요 ?

아니요.

헤드누락은 그 원인이 여러가지입니다.

단순 이렇게 쇼트를 한다고 해결되지 않습니다.























*** 적용예 ***

아래는 쇼트킷을 실제 사용하는 동영상입니다.



https://youtu.be/GpwtOhQKV_o





























*** 사용설명서 ***

사용설명서 영상입니다.



https://youtu.be/cP3mK_xN01w%EF%BB%BF

























쇼트킷 관련 이미지 사진자료 첨부



https://5mm.kr/files/shortcuit.rar

그동안 쇼트킷 관련 찍은 사진과 이미지 모음 압축파일입니다.























*본 게시물과 첨부한 이미지, 사진의 저작권은 제게 있습니다. 허가받은 자 이외에 무단으로 사용을 금합니다.
