이래 저래 프린터 메인보드를 만지다 보니
메모리 액세스를 직접 해야 하는 경우가 종종 생기네요.
시중에 판매하는 프로브는 너무 고가이니
차선책으로 직접 만들어 사용해야 하는 상황입니다. ㅋ
우리 프린터 메인보드에는 ST의 4256 eeprom 이 주로 사용됩니다.
477등 고속기에는 512짜리가 추가로 들어갑니다.
여튼 이 두가지 모두 SO8N 타입의 메모리입니다.
제조사인 ST의 데이터 시트를 보면
핀이 8개인데, 핀과 핀 폭이 1.27mm 겁나 좁아요. ㅋ
자세한 스펙이 알고 싶으시면
데이터 시트 첨부합니다.

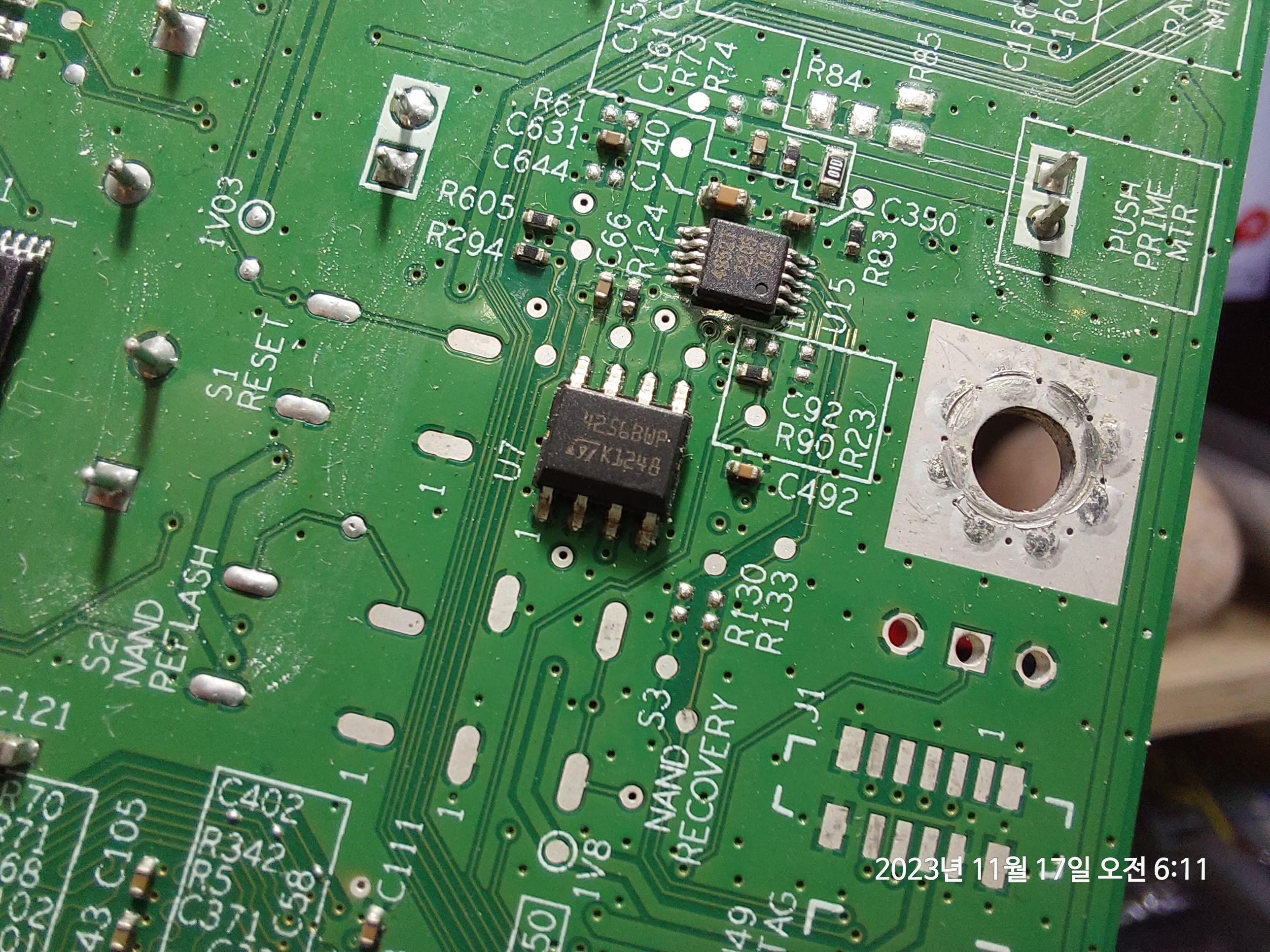

실제 생긴건 이리 생겼습니다.
아래 메인보드는 HP 8210 메인보드의 메모리 사진입니다.
뭐 메모리를 읽고 쓰는건
가장 저렴한 CH341A 라는 리라이터를 이용하시면
8710, 7740을 비롯하여 8210 과 477 등 모든 프린터의 메모리를 읽고 쓸 수 있습니다.
이와 관련해서는 이전 글을 참고해 주시고.

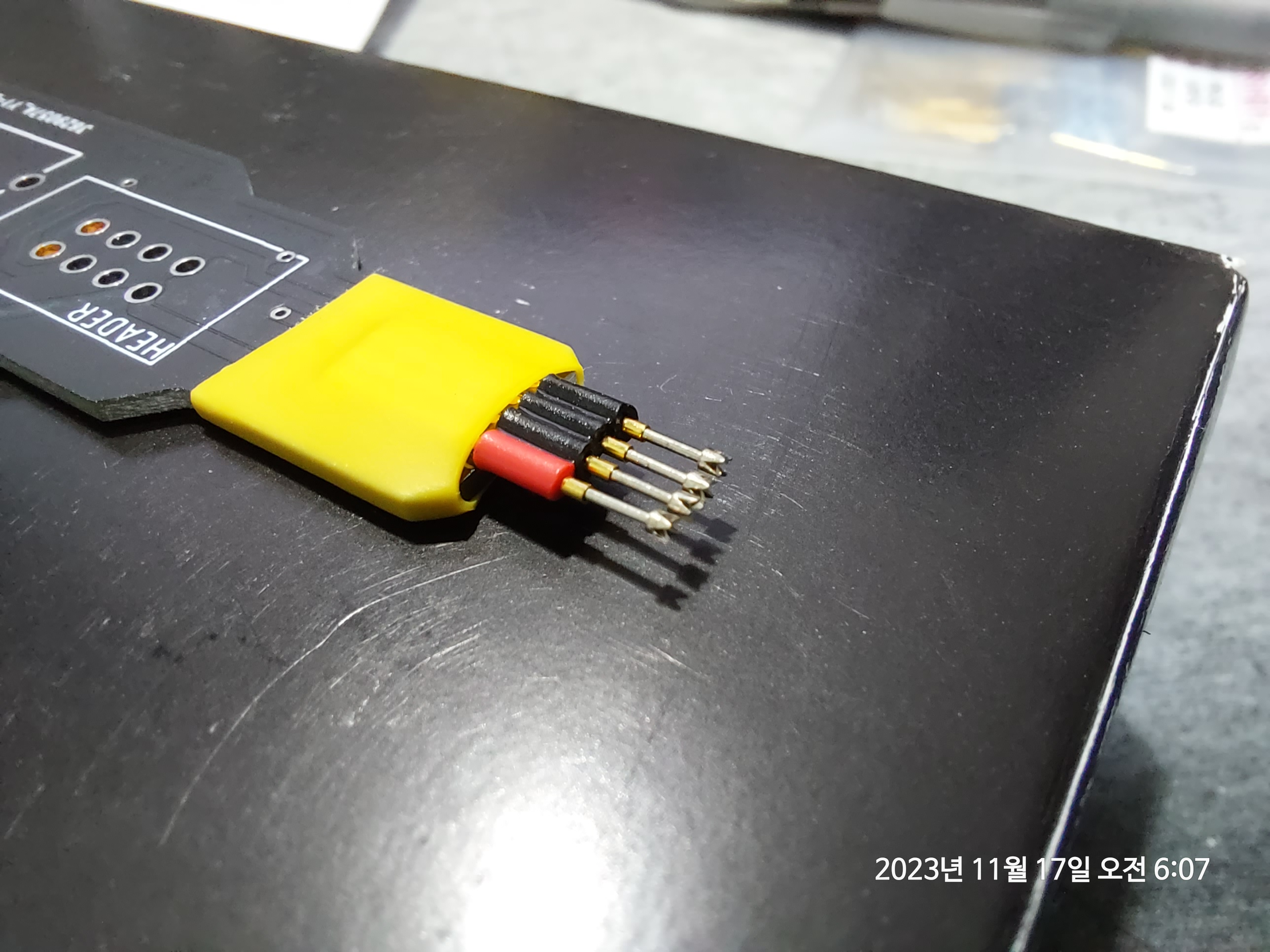

어젯밤에 이 메모리를 읽기 위한 프로브 핀을 새로 만들었습니다.
지금까지 만들어 사용한 것 보다 훨씬 완성도가 높다고 스스로 판단하고 있습니다. ㅎㅎ

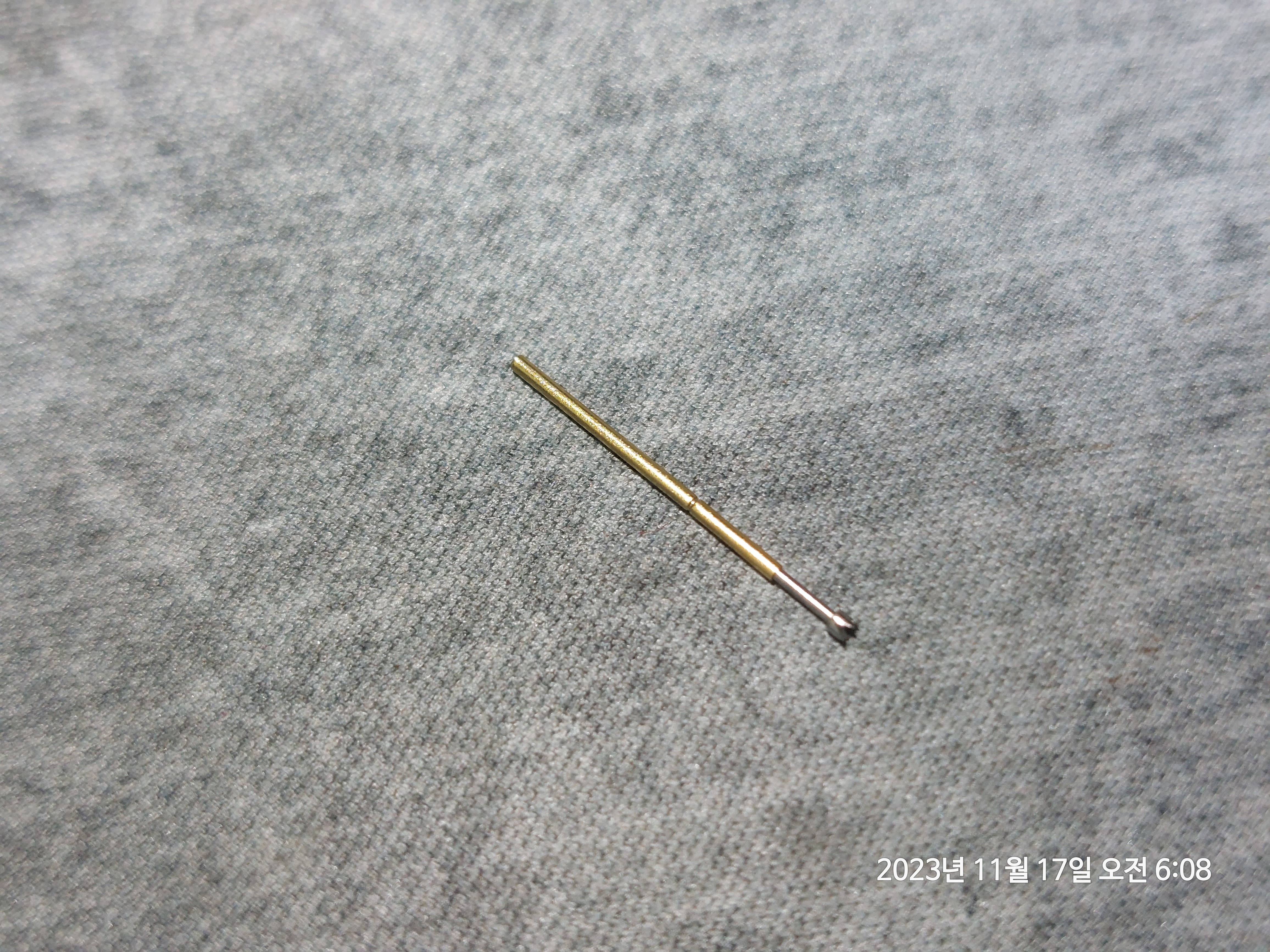

좀더 터치가 쉽게 Q2타입의 포고핀입니다.
테스트 해보니 너무 좋습니다.

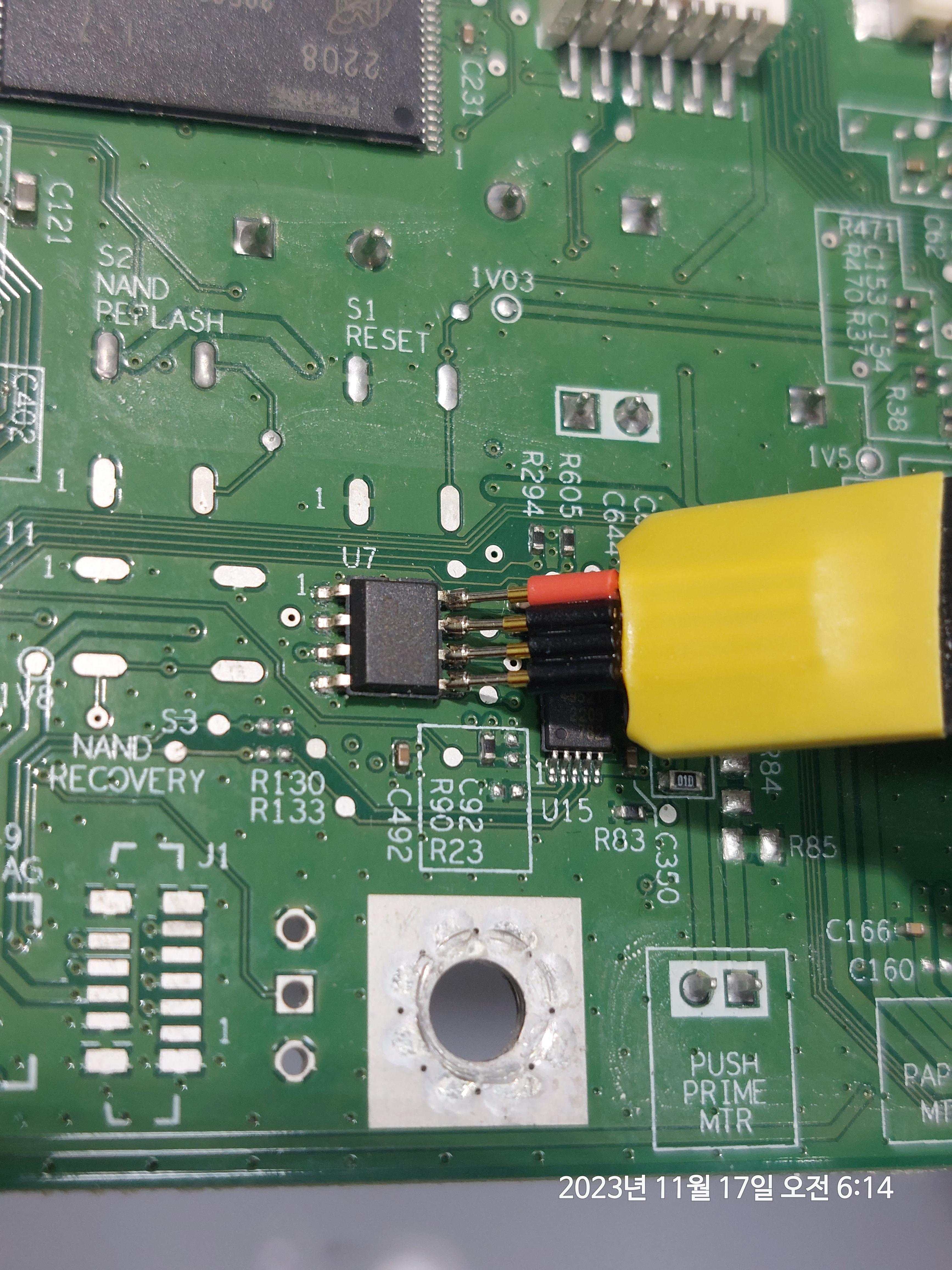

참고로 아래 사진에서 eeprom 의 좌층 상단이 1번핀이라고 표기가 되어 있으니
그 반대편이 8번 VCC입니다.
8번핀에 빨간쪽 포고핀이 닿도록 터치합니다.
이상으로 간단한 프로브 다이였습니다.
